V moderních areálech je hospodaření s dešťovou vodou velmi důležité. Vsakovací a filtrační systémy, odlučovače ropných látek a robustní odvodňovací žlaby poskytují udržitelnost, bezpečnost a plynulost provozu.
Potřebujete poradit se svým projektem?
Pomůžeme Vám vyřešit technické
i strategické otázky projektu – od první myšlenky až po realizaci.
Výzvy při odvodňování průmyslových a skladových objektů
Továrny i logistická centra fungují nepřetržitě, aby zajistily plynulou výrobu a distribuci zboží. Pohybují se tu neustále těžké kamiony a vysokozdvižné vozíky, což klade vysoké nároky na pojížděné odvodňovací žlaby. Ty musí být dostatečně robustní, aby perfektně fungovaly a zároveň odolaly extrémnímu zatížení a dynamickým silám. Kromě odvodu vody by dnešní systémy měly také zvládnout i její předčištění a lokální zasáknutí.
Při navrhování liniového odvodnění pro výrobní haly a sklady je třeba zohlednit hlavně následující faktory:
1VYSOKÉ ZATÍŽENÍ A DYNAMICKÉ SÍLY

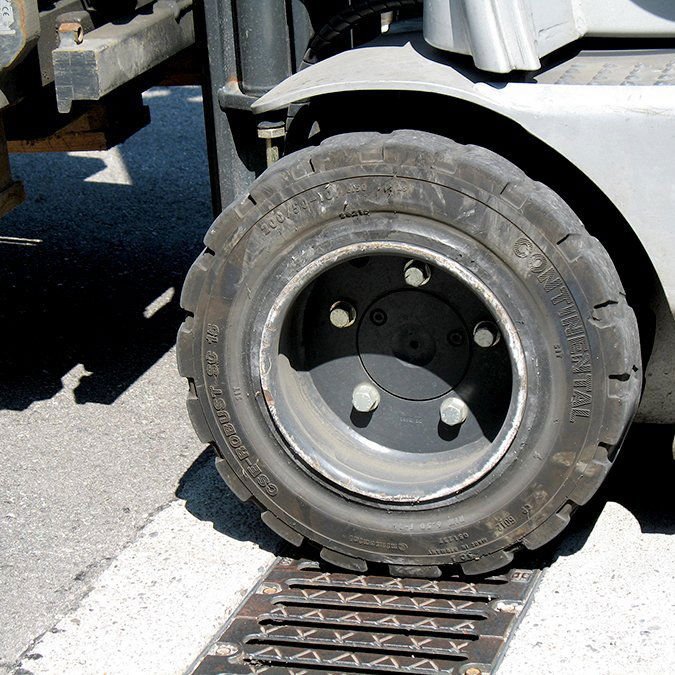

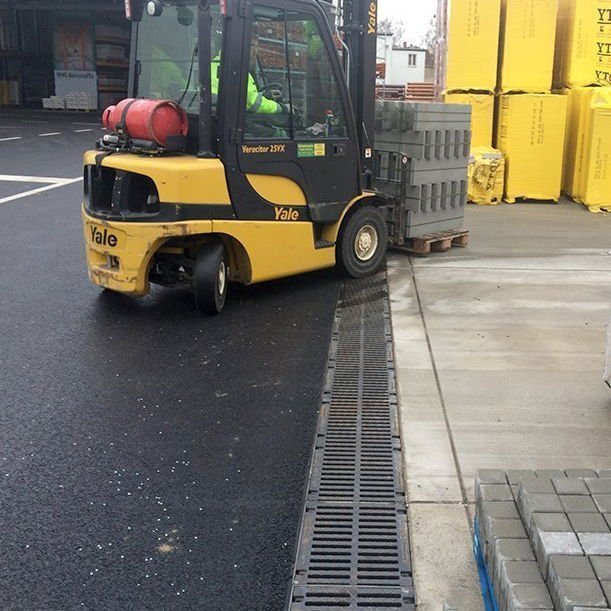

Intenzivní pohyb těžkých nákladních vozidel a vysokozdvižných vozíků v průmyslových areálech vytváří značné dynamické síly. Odvodňovací žlaby musí být vysoce odolné vůči těmto silám a zároveň chráněny proti korozi a chemickým látkám, jako jsou oleje a maziva. Nestačí tak zvolit nejlevnější žlab v dané třídě zatížení a požadovaným rozměrem.
2Rozsáhlé odvodňované plochy

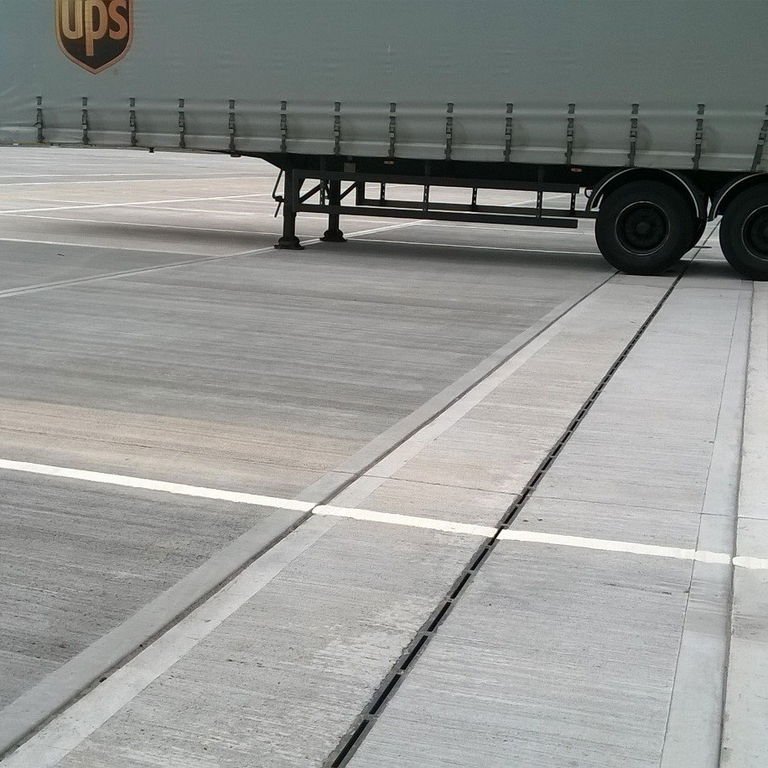

Z velkých skladových ploch může při prudkých deštích odtékat značné množství povrchové vody. Je proto vždy nutné provést hydraulické posouzení a zvolit odvodňovací systém s dostatečnou kapacitou pro rychlé a bezpečné odvedení vody, aby se předešlo zaplavování nebo poškození skladovaného zboží.
3Kontaminace a lokální vsaky
Intenzivní provoz vozidel s sebou nese riziko znečištění povrchové vody látkami, jako jsou částečky z pneumatik, brzdového obložení, těžké kovy, oleje a maziva. Komplexní odvodňovací systém s odlučovačem či filtračními žlaby by měl tyto nečistoty odstranit a zabránit tak znečištění životního prostředí. Následně je pak vhodné vodu využít nebo na místě zasáknout.

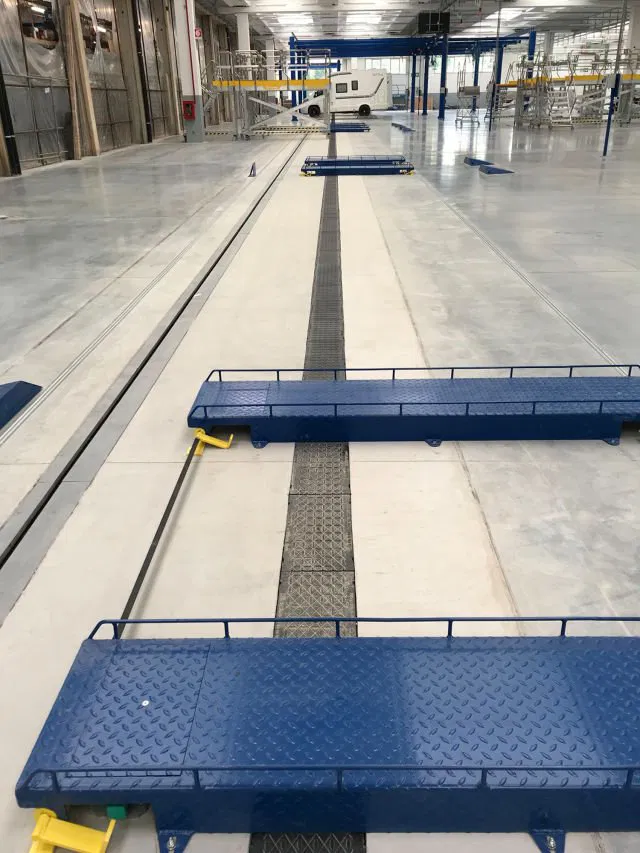

Organizace kabelů v průmyslových halách
Průmyslové budovy a výstavní haly často vyžadují instalaci různých kabelových systémů. Pro zajištění jejich ochrany a snadného přístupu je vhodné vést média v kabelových žlabech s odnímatelnými kryty, které usnadňují organizaci i údržbu. Při pohybu vysokozdvižných vozíků vznikají značné dynamické síly, proto je důležité volit žlabové systémy s kryty třídy E600, které zaručují stabilitu a bezpečnost.
Jaké systémy obecně použít?
Liniové odvodnění průmyslových ploch
Máme pro Vás širokou škálu odvodňovacích systémů německé značky HAURATON navržených přímo pro průmyslové aplikace:
 RECYFIX MONOTEC ULTRA
Lehký kompozitní žlab s litinovým krytem, který se po obetonování stane odolným monolitickým žlabem. Skvěle odolává dynamickým silám při manévrování těžkých vozidel. |
 RECYFIX HICAP F
Kompozitní odvodňovací žlab s obrovskou retenční kapacitou pro těžký a frekventovaný provoz. Odolný vůči vlivům prostředí, solím a změnám teplot. |
 FASERFIX BIG BL
Betonový odvodňovací žlab s integrovanou obetonávkou pro rychlou rekonstrukci frekventovaných ploch. Samonosný žlab, délka až 4 metry. |
 FASERFIX SUPER
Betonový odvodňovací žlab s robustním rámem a zesílenou stěnou pro těžký provoz. Odolná antikorozní ochrana. |
 RECYFIX NC
Spolehlivý odvodňovací žlab z kompozitního plastu s litinovým krytem odolný proti působení chemických látek. Skvělá volba pro inženýrské stavby.
|
 DRAINFIX CLEAN
Rozšířená verze s vyšší retencí, optimalizovaná pro dálniční zatížení a chemické provozy. |
|
|---|---|---|---|---|---|---|
| Třída zatížení | do F 900 | do F 900 | do F 900 | do F 900 | do E 600 | do F 900 |
| Četnost pojezdu | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk |
| Dynamika pojezdu | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk |
| Nominální šířka | Typ | 200, 300 | 1000, 2000, 3000, 5000, 8000, 10000 | 200, 300 | 100, 150, 200, 300, 400, 500 | 100, 150, 200, 300, 400 | 300, 400, 500 |
| Materiál těla | - Modifikovaný polypropylen (PP), 100 % recyklovaný kompozit | - Modifikovaný polypropylen (PP), 100 % recyklovaný kompozit | - Nepropustný prefabrikovaný železobeton | - Beton vyztužený vlákny | - Modifikovaný polypropylen (PP), 100 % recyklovaný kompozit | - Beton vyztužený vlákny nebo kompozit (polypropylen) |
| Rám žlabu | - | - | - | - Rámy z pozinkované oceli nebo tvárné litiny s hloubkou 40 x 40 mm | - Součást těla žlabu z výroby | - V závislosti na verzi FASERFIX nebo RECYFIX: Pozinkovaný ocelový nebo litinový rám s hloubkou 40 x 40 mm |
| Kryty | - Rošt z tvárné litiny s bočním kotvením do betonového těla | - Litinová štěrbina | - Rošt z tvárné litiny - Rošt z tvárné litiny GUGI |
- Rošt z tvárné litiny - Rošt z tvárné litiny GUGI |
- Litinoý kryt | - Litinoý kryt |
| Spád | - Beze spádu - Stupňovitý spád (pro NW 200) |
- Beze spádu - Stupňovitý spád |
- Beze spádu | - Beze spádu - Stupňovitý spád - Vestavěný spád (NW 150, 200, 300) |
- Beze spádu - Stupňovitý spád |
- Beze spádu |
| Podrobnosti | - Kombinace recyklovaného PP a tvárné litiny pro robustnost i flexibilitu přímo na stavbě - Boční křídla pro optimální spojení s betonem - Žádné šrouby ani volné součásti - Spojení žlabu a krytu zalité v betonu pro větší bezpečnost |
- Možnost osazení do oblouku - Větší žlaby umožňují retenci - Možnost vedení žlabů pod zemí bez nátokové štěrbiny na povrchu, např pod osázenými zelenými plochami - Média a kabely lze vést pod povrchem mezi hrdly žlabu |
- Zatížení až 100 t na nápravu - Montážní délky žlabu 1 a 4 metry - Integrovanou obetonávku lze ihned pojíždět - Bezšroubový aretační systém krytů SIDE-LOCK - 16 upevňovacích bodů na kryt/metr zajišťuje dodatečnou bezpečnost - Odolný proti ASR (ASR = alkalicko-křemičitá reakce) - FDE beton ve třídě C60/75 |
- Bezšroubový aretační systém krytů SIDE-LOCK - 16 upevňovacích bodů na kryt/metr zajišťuje dodatečnou bezpečnost |
- Žlab a kryt = jeden kombiartikl - Samostředné šroubení -> lehce najdete správnou polohu upevnění krytu - Tělo žlabu z PP lze snadno upravit přímo na stavbě |
- Čištění dešťové vody povrchovou filtrací - Filtrační substrát CARBOTEC 100 má vysoký čisticí výkon a spolehlivě váže školdiviny - Velký retenční objem 71 až 110 litrů/žlab - Odpovídá DIBt Z-84.2-7 - Až 99% účinnost filtrace |
Čištění dešťové vody
Pro čištění dešťové vody znečištěné ropnými látkami nabízí HAURATON odlučovače vhodné pro logistická centra, výrobní závody a těžké manipulační plochy. Správný výběr je klíčový pro účinné odstranění ropných látek a minimalizaci rizika znečištění životního prostředí. Druhou možností je použití moderních filtračních žlabů se substrátem, které vodu odvedou, pročistí a zároveň fungují jako retence při průtržích.

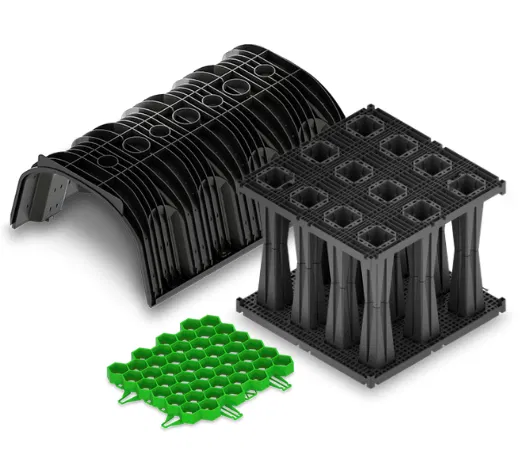

Vsakovací systémy
Průmyslové areály vyžadují individuální a komplexní přístup při navrhování vsakovacích systémů. Výběr vhodného řešení závisí na mnoha faktorech, jako je velikost odvodňované plochy, dostupný prostor pro instalaci a geotechnické podmínky. Dle účelu použití pro Vás máme tyto typy vsaků:
Při plánování odvodňovacích systémů pro průmyslové objekty je důležité zohlednit všechny uvedené faktory a zvolit řešení, které zajistí efektivní odvodnění a ochranu životního prostředí.
