Parkoviště vyžadují odvodnění, které zvládne dynamické zatížení vozidly a zároveň chrání okolí. Trvanlivé odvodňovací žlaby z betonu či kompozitu, odlučovače ropných látek nebo filtrační žlábky jsou ideálním řešením nejen pro venkovní parkovací plochy.
Potřebujete odvodňovací žlaby na parkoviště?
Návrh odvodnění a filtrace dešťovky z parkovišť dokáže potrápit.
Využijte naše zkušenosti z tisíců podobných projektů, vybereme spolu to správné řešení.
Na co myslet při hospodaření s dešťovkou z parkovišť?
Parkoviště, ať už vícepodlažní, podzemní nebo otevřená, jsou nezbytnou součástí silniční infrastruktury. Vozidla je intenzivně využívají prakticky v každém odvětví: občanském, veřejném i komerčním. Odvodnění parkovacích ploch a hospodaření s dešťovou vodou jsou zásadní pro bezpečnost a trvanlivost infrastruktury i pro ochranu životního prostředí. Proto zde hraje důležitou roli výběr vhodných odvodňovacích žlabů a odlučovačů ropných látek.
Navíc zde existuje řada požadavků, které musíme zohledňovat při projektování parkovišť. Velké spádové plochy, častý provoz a vysoké zatížení, dynamické síly, korozivní chemikálie nebo omezená hloubka instalace jsou jen některé z faktorů, které je třeba vzít v úvahu.
1ZATÍŽENÍ A PŮSOBÍCÍ SÍLY
Vozidla při brzdění, otáčení, couvání a zrychlování působí na povrch vozovky velkými dynamickými silami. Odvodňovací žlab s krytem by měl být vybrán s ohledem na všechny tyto parametry, nikoliv pouze a jen na třídu zatížení.
2ZMĚNA KLIMATU a vliv prostředí
Současná změna klimatu způsobuje časté náhlé přívalové deště. Hospodaření s dešťovou vodou by tak mělo být přizpůsobeno novým povětrnostním podmínkám a umožnit rovnoměrný odtok dešťové vody i při trvalém a prudkém dešti, ať už prostřednictvím kanalizace, vsakovacích nebo retenčních systémů.
Odvodňovací systémy by navíc měly být odolné vůči mrazu, rozmrazovacím solím a UV záření, aby byla zajištěna dlouhá životnost a nízké náklady na údržbu.
3KRÁDEŽE A VANDALISMUS
Systém odvodnění parkoviště se šroubením a aretací, nebo anti-vandal ochranou, která znesnadňuje vyjmutí krytů, může chránit např. litinové rošty liniového odvodnění před vandalismem a krádežemi.

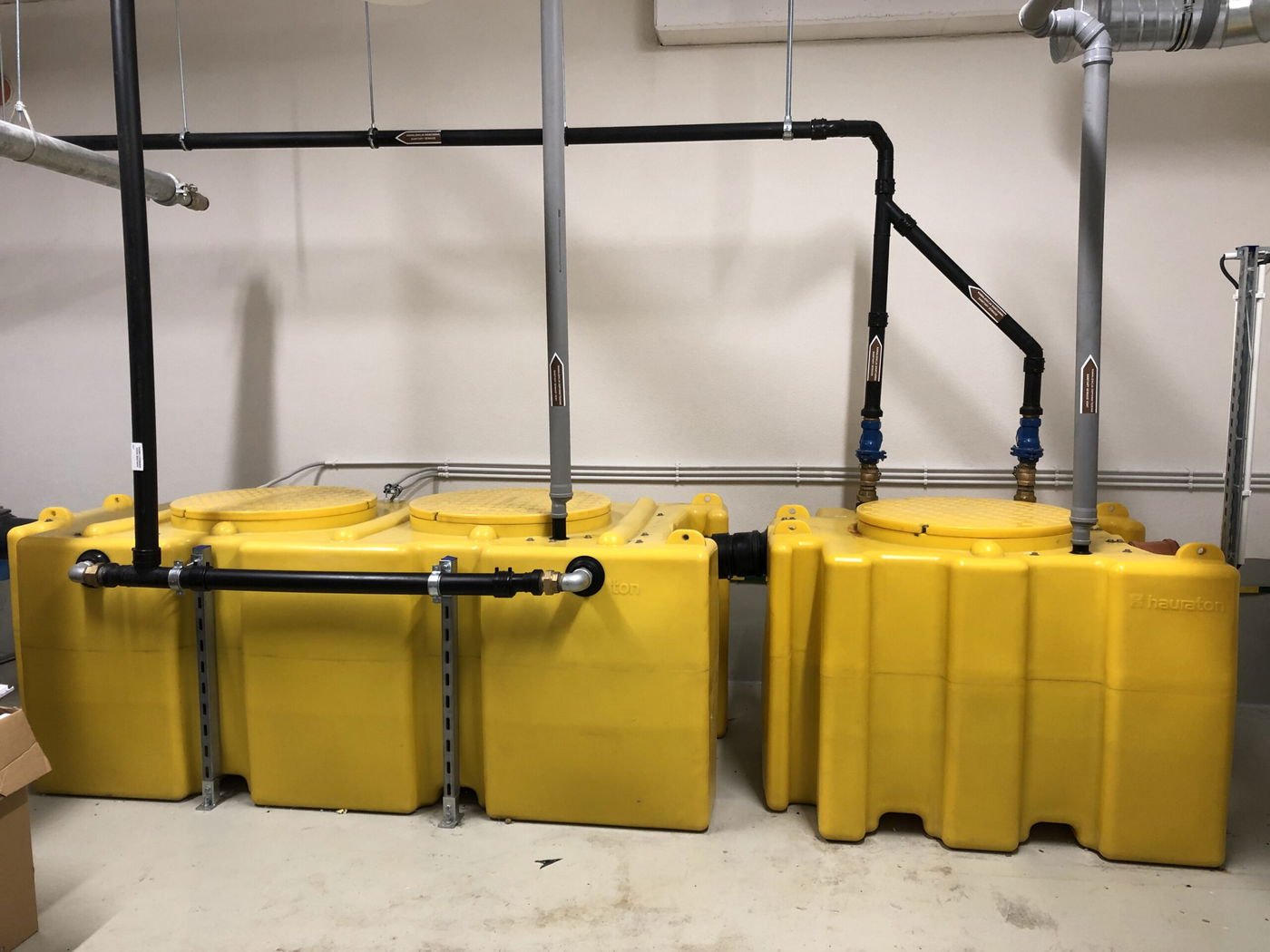

ČIŠTĚNÍ DEŠŤOVÉ VODY
Na parkovištích hrozí velké riziko znečištění dešťové vody olejovými látkami. Odlučovače lehkých kapalin či filtrační žlaby zde zabraňují vniknutí ropných látek do městské kanalizace nebo vsakovacích systémů. Jejich instalací tak můžeme účinně vyčistit vodu před jejím vypouštěním do přírody.
Jaké systémy obecně použít?
Liniové odvodňovací systémy pro parkoviště
Nabízíme široký výběr odvodňovacích systémů značky HAURATON z Německa, určených pro všechny typy parkovacích ploch:
 DRAINFIX CLEAN
Filtrační substrátový žlab pro čištění dešťové vody z parkovišť – odvodnění a čištění v jednom systému. |
 FASERFIX KS
Robustní odvodňovací systém z betonu pro bezpečné odvodnění parkovacích ploch a podzemních garáží. |

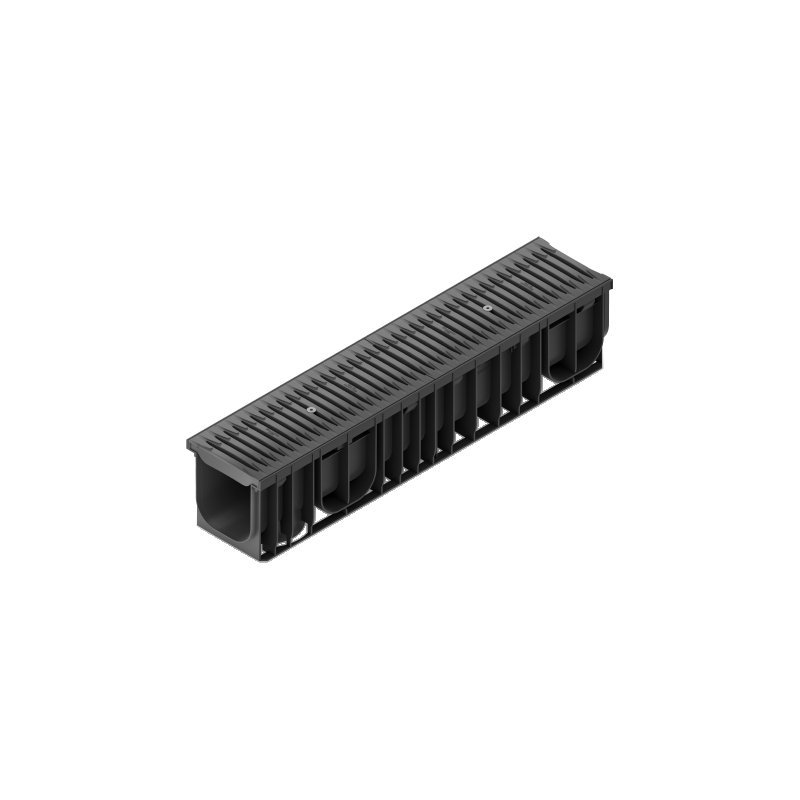

 RECYFIX PRO
Robustní odvodňovací systém z plastu pro odvodnění parkovacích ploch a podzemních garáží. |
 FASERFIX SUPER
Robustní odvodňovací systém pro dopravní plochy s extrémním zatížením těžkou dopravou. |
 FASERFIX PARK
Odpařovací žlab pro parkovací domy a podzemní garáže. |
|
|---|---|---|---|---|---|
| Třída zatížení | do F 900 | do F 900 | do C 250 | do F 900 | do D 400 |
| Četnost pojezdu | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk |
| Dynamika pojezdu | kkkkkk | kkkkkk | kkkkkk | kkkkkk | kkkkkk |
| Nominální šířka | 300, 400, 500 | 100, 150, 200, 300 | 100, 150, 200, 300 | 100, 150, 200, 300, 400, 500 | - |
| Materiál těla | - Beton vyztužený vlákny nebo polypropylen (PP) | - Beton vyztužený vlákny | - Polypropylen (PP), 100% recyklovatelný plast | - Beton vyztužený vlákny | - Beton vyztužený vlákny |
| Rám žlabu | - Podle provedení s FASERFIX nebo RECYFIX: - Pozinkovaný ocelový nebo litinový rám s hloubkou vložení 40 x 40 mm |
- Pozinkovaný ocelový nebo nerezový rám s hloubkou vložení 20 x 20 mm | - Plastový rám s hloubkou vložení 20 x 20 mm | - Pozinkovaný ocelový nebo litinový rám s hloubkou vložení 40 x 40 mm | - |
| Kryty |
- Rošty z tvárné litiny |
- Rošt |
- Podélný rošt |
- Rošty z tvárné litiny - Rošty z tvárné litiny GUGI |
- |
| Speciální vlastnosti | - Úprava dešťové vody povrchovou filtrací - Velký retenční objem - Extrémně nízké nároky na údržbu - Schválení DIBt Z-84.2-7 - DWA-A 102: 97% účinnost - DWA-M 153: účinnost D=0,06 |
- Bezšroubové rychlé upevnění SIDE-LOCK - 10 možností upevnění krytu na metr - Třída požární odolnosti A1 (nehořlavý) podle normy DIN 4102 |
- Připraveno k montáži – žlab a kryt = jeden komponent - Nízká hmotnost - Tělo žlabu z polypropylenu lze snadno opracovávat, řezat a vrtat přímo na místě - Vysoká odolnost proti mrazu, posypové soli a UV záření - 100% odolnost proti korozi |
- Bezšroubové rychlé upevnění SIDE-LOCK - 16 možností upevnění krytu na metr - Možnost použití továrně vyrobených křížových a T-prvků |
- Jako retenční prostor pro odpařování při malém přívodu vody - Bezpečnostní spára volitelně utěsnitelná - Žádné klepání při přejezdu - Extrémně nízké nároky na údržbu |

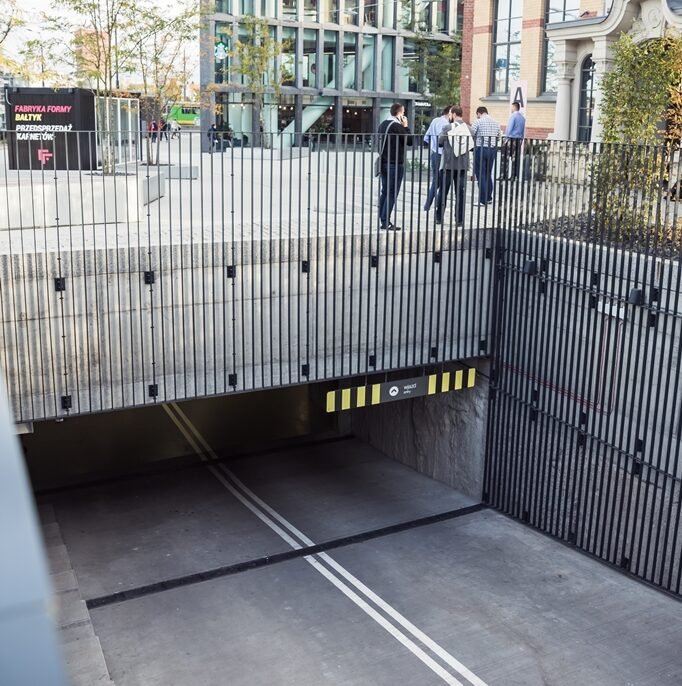

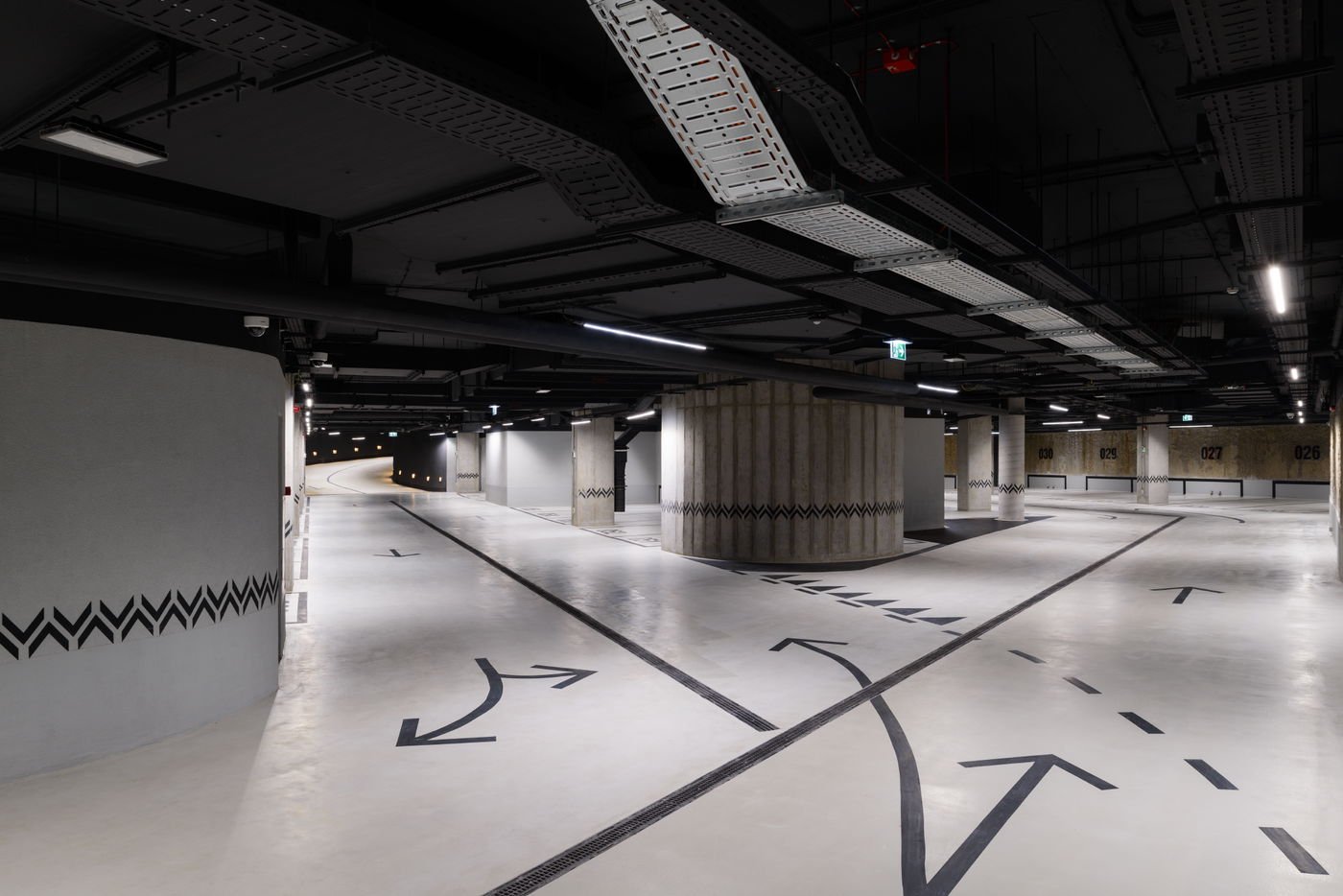

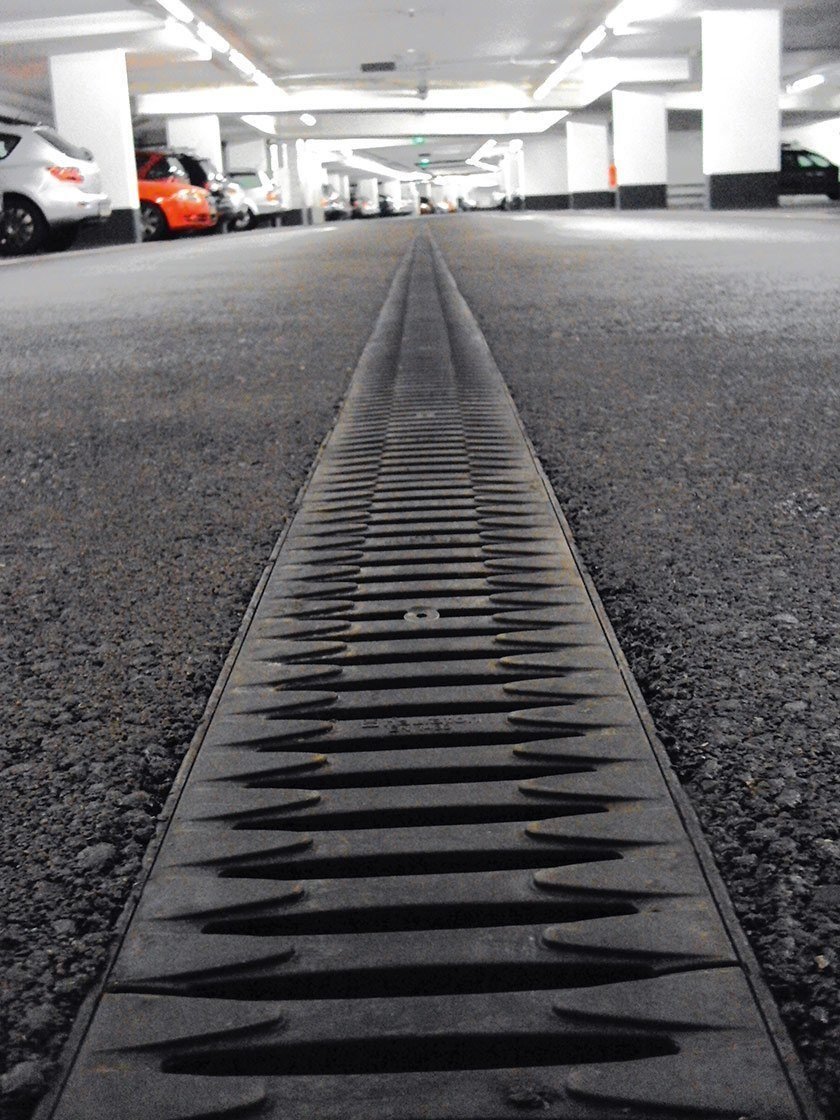

Odvodnění parkovacích domů a garáží
Voda v podzemních garážích obvykle pochází z kapající a roztáté vody, kterou do podzemní garáže přivážejí vjíždějící vozidla. Množství vody závisí na různých faktorech: počtu pohybů vozidel za den, velikosti vozidel a podzemní garáže, ročním období a délce trasy v podzemní garáži (např. přes několik podlaží).
Bez správně dimenzovaného a bezpečně nainstalovaného odvodňovacího systému hrozí poškození stavební konstrukce. K tomu může dojít již po několika letech a v dlouhodobém horizontu může vést ke ztrátě statické stability.
Odvodňovací žlaby
Vícepodlažní parkoviště vyžadují specializované odvodňovací systémy, které účinně odvádějí dešťovou a úkapovou vodu z každého podlaží. Vzhledem k omezené možnosti instalace se zde nejčastěji používají snížené odvodňovací žlaby.
Dynamické síly a zatížení vjezdů
Vozidla pohybující se mezi jednotlivými úrovněmi vytvářejí značné dynamické síly. Proto je při výběru správné třídy zatížení a roštu pro odvodňovací žlab nutné zohlednit nejen platné normy, ale také další podmínky, které mohou v těchto oblastech panovat.
Odolnost vůči chemikáliím
Olej, benzín, brzdová kapalina a zbytky sněhu napadají povrch vozovky. Voda s těmito látkami míří do žlabů a přichází do přímého styku s konstrukcí tělesa. Odvodňovací řešení proto musí být odolné vůči různých typům agresivních chemikálií. Přesně na tyto situace jsou certifikované jak materiály RECYFIX tak FASERFIX
Obtíže spojené s instalací
Stropy podzemních garáží často umožňují pouze malou montážní výšku pro instalaci odvodňovacích řešení. Odvodňovací systém musí být proto obzvláště plochý.

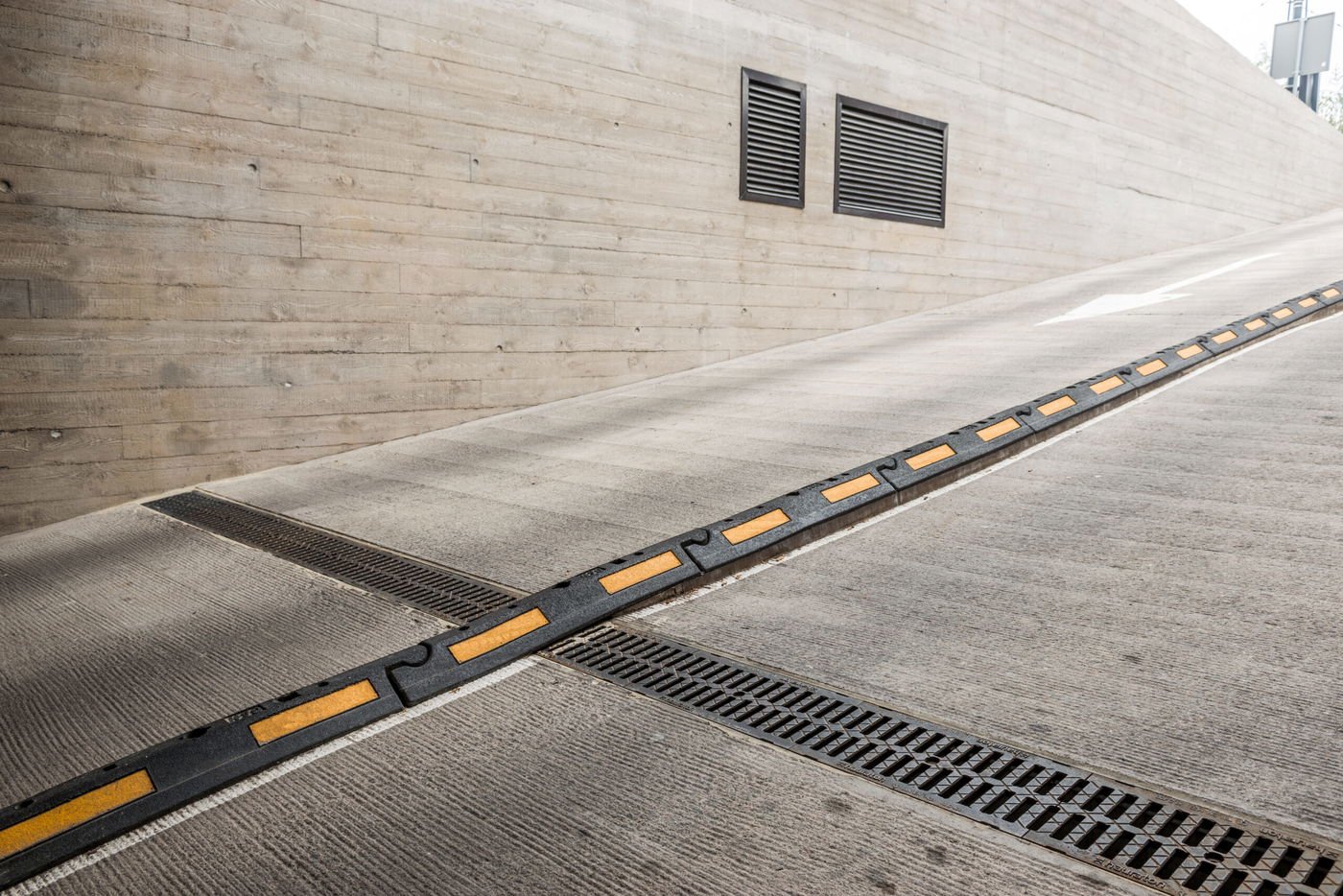

Vzhledem k většímu sklonu ramp dosahuje voda zde vyšší rychlosti proudění, což může vést k přetečení odvodňovacích žlabů. V důsledku měnícího se sklonu na úpatí rampy a reakce na změnu zatížení při brzdění a rozjezdu jsou také dynamické síly působící na odvodňovací žlab podstatně vyšší.

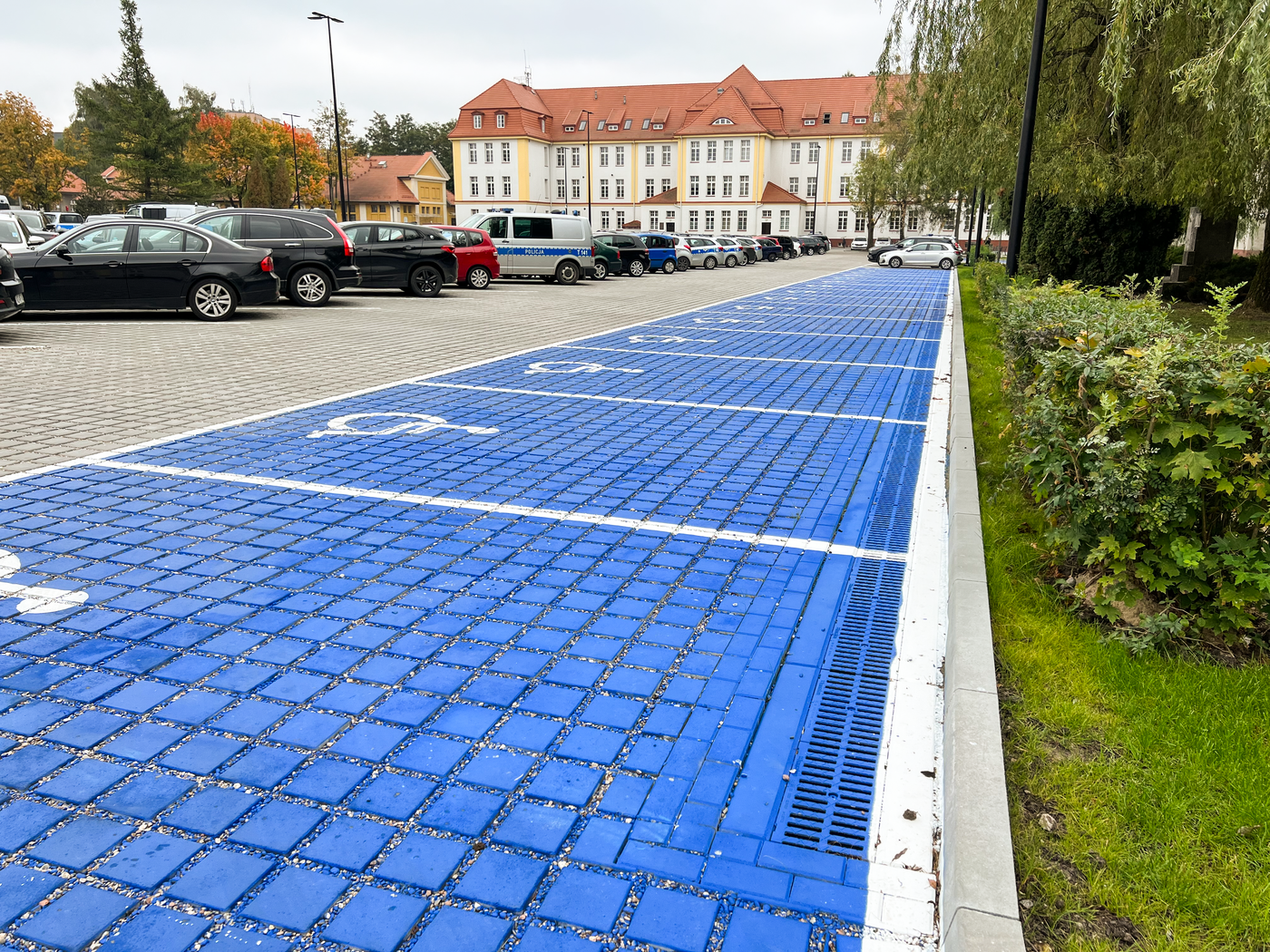

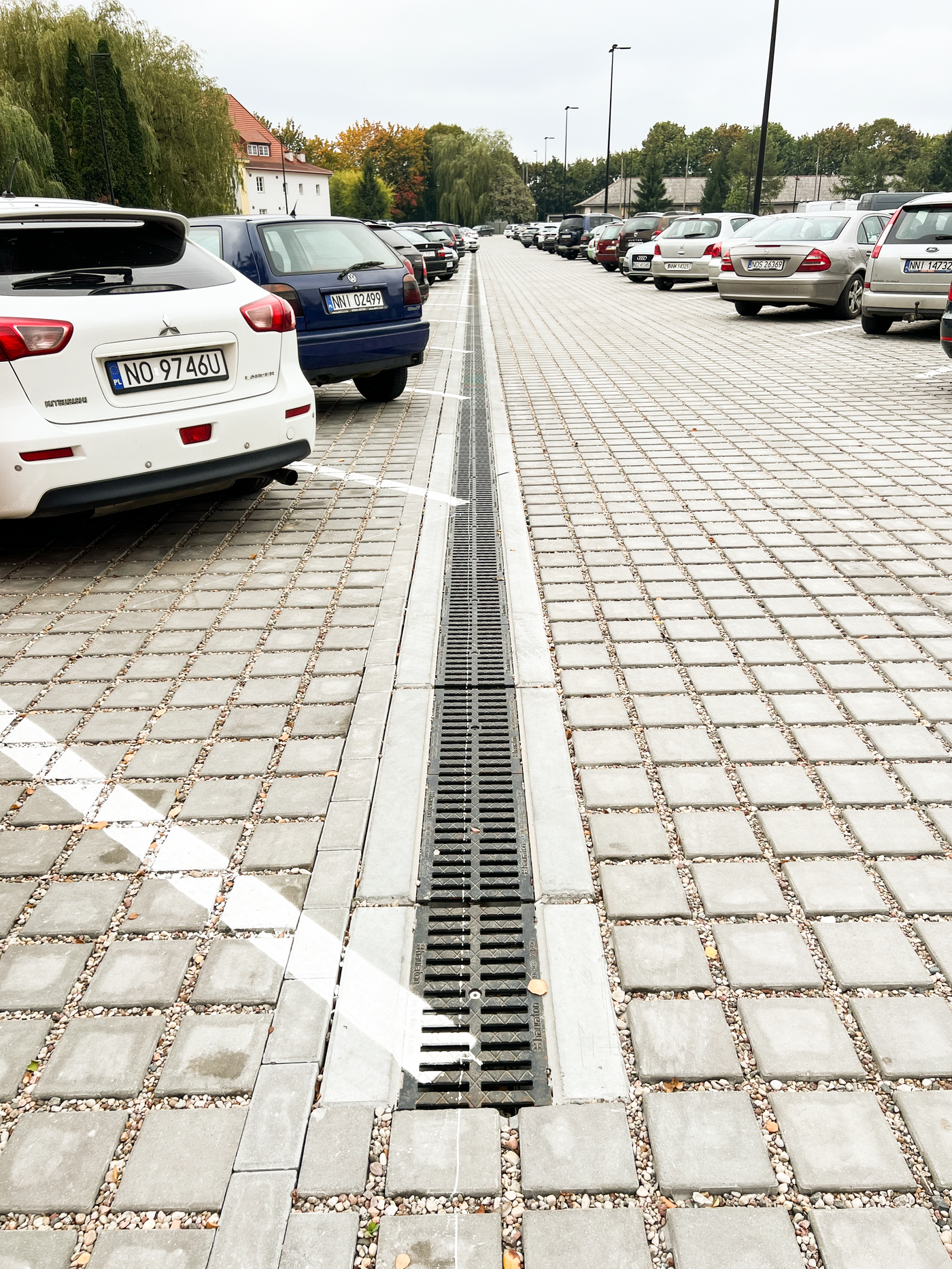

Hospodaření s dešťovou vodou na otevřených parkovištích
Existuje řada požadavků na odvodňovací žlaby, které musíme zohledňovat při projektování parkovišť. Velké spádové plochy, častý provoz a vysoké zatížení, dynamické síly, korozivní chemikálie nebo omezená hloubka instalace jsou jen některé z faktorů, které je třeba vzít v úvahu.
Odvodňovací žlaby
Parkoviště pod širým nebem vyžadují řešení pro rychlý a účinný odvod dešťové vody. Používají se zde běžné odvodňovací žlaby i žlaby s funkcí předčištění, které umožňují předčištění již ve fázi odvodnění.
Vhodná konstrukce

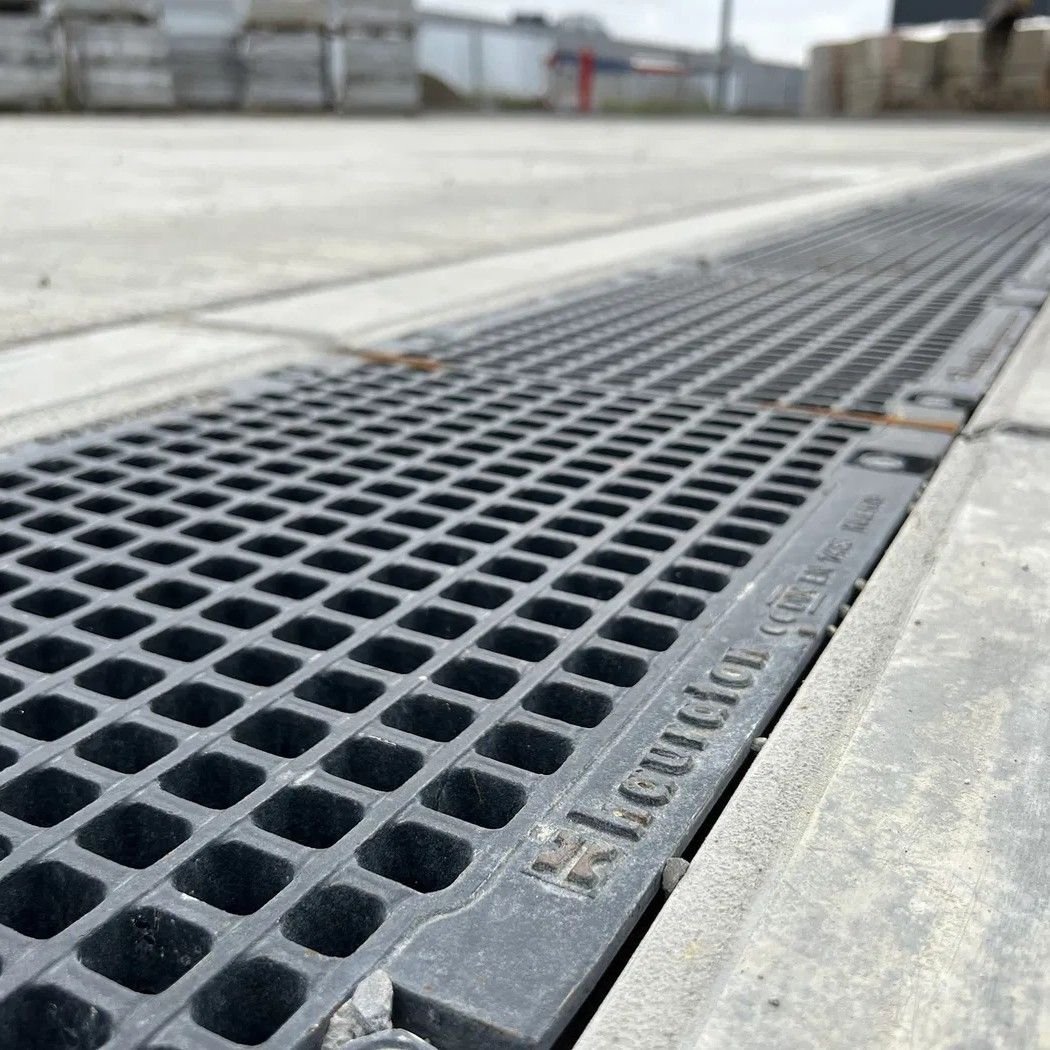

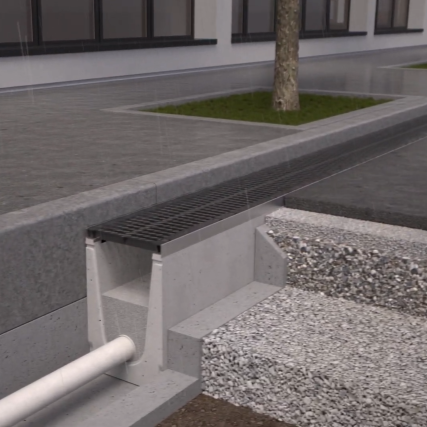

Například pro vjezdy na parkoviště s extrémním provozem doporučujeme používat žlaby s prefabrikovanou obetonávkou, což zajišťuje kvalitní instalaci systému a dlouhou životnost.
