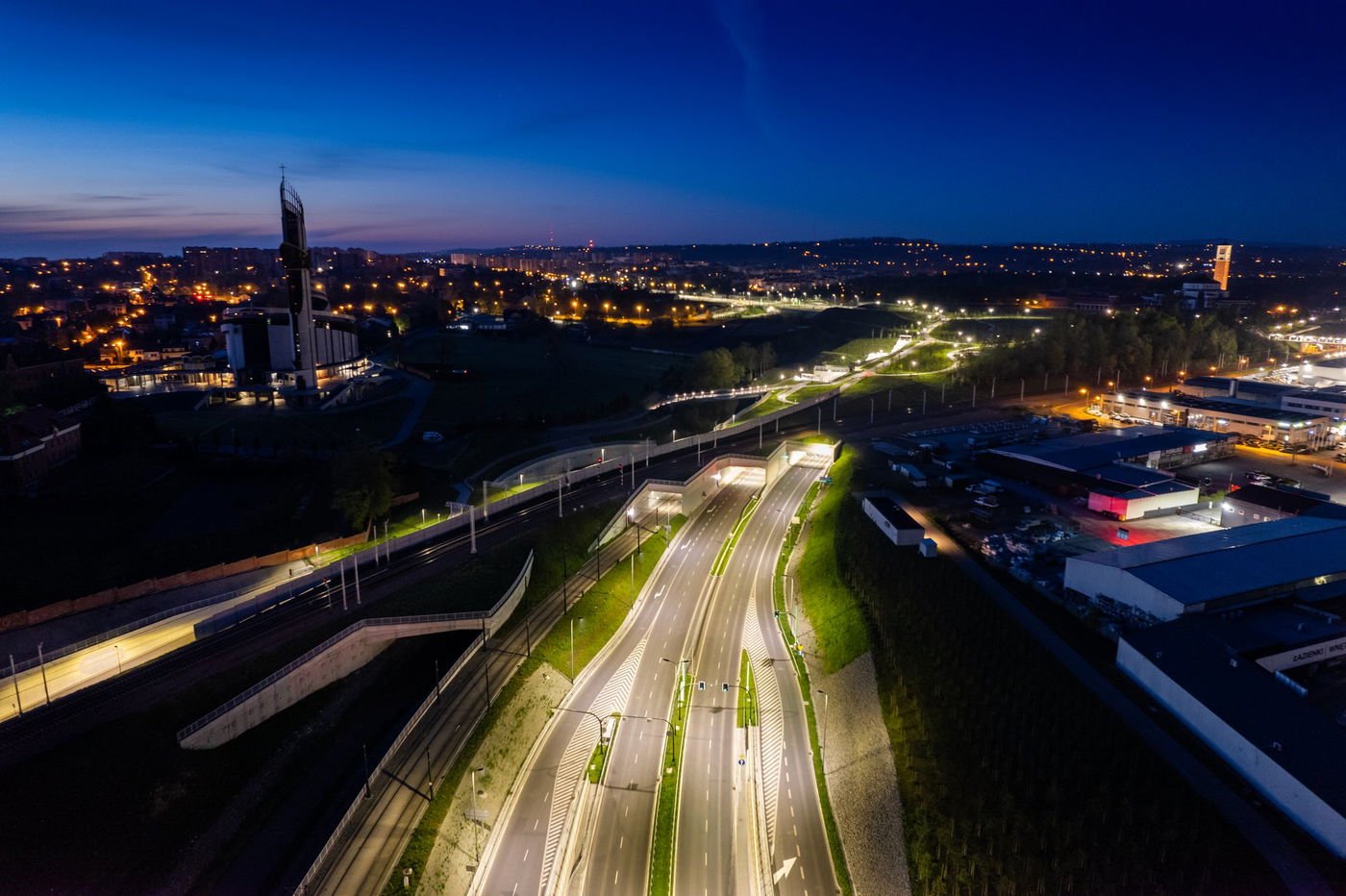

Projekt Trasa Łagiewnicka byl jednou z nejdůležitějších investic do infrastruktury v Krakově v posledních letech. Zahrnuje šest silničních i jeden tramvajový tunel a v budoucnu se stane nedílnou součástí vnitřního okruhu města. Jaké odvodňovací výzvy se tu musely zvládnout? Pojďte se s námi ohlédnout.
Použité produkty:
- 42 m žlabů FASERFIX KS 150 (D 400)
- 201 m žlabů FASERFIX KS 200 (D 400)

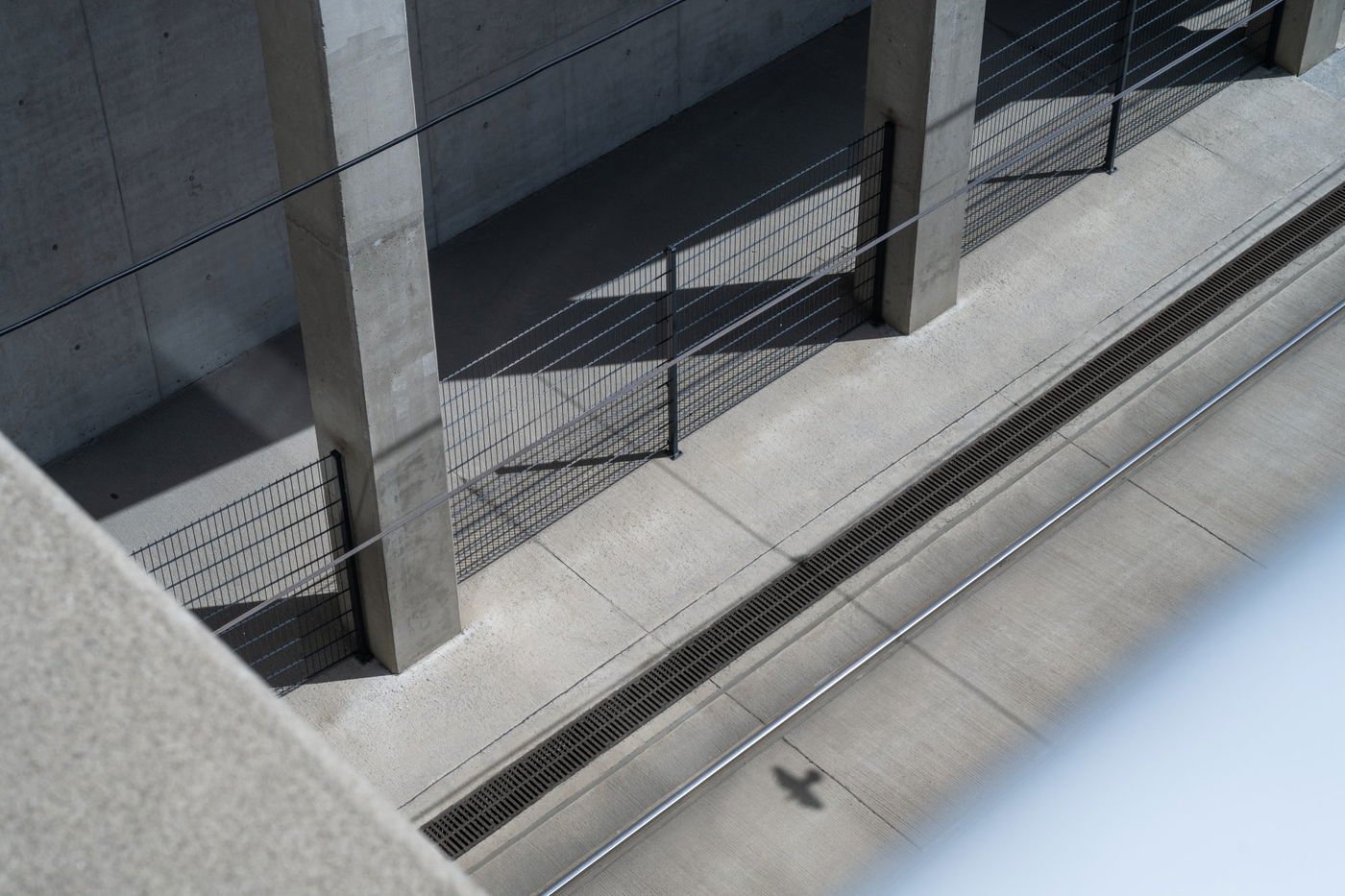

- 1.160 m žlabů FASERFIX KS 300 (D 400)
- 68 m žlabů FASERFIX TRAFFIC TRAM (D 400)
- 48 ks vpustí FASERFIX TRAFFIC TRAM (D 400)
Lokalita: Kraków, Polsko
Projektování odvodňovacích žlabů v tunelu

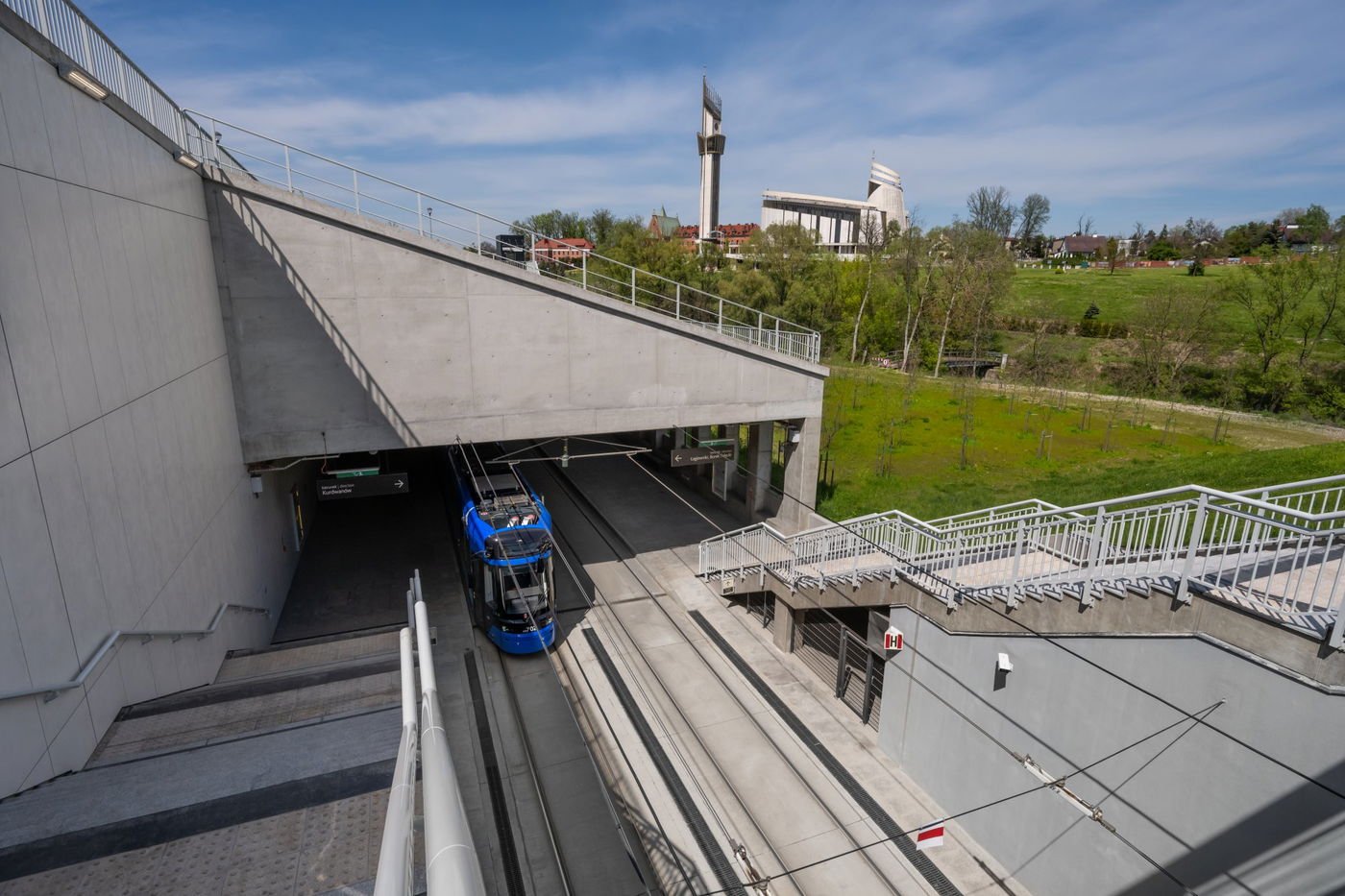

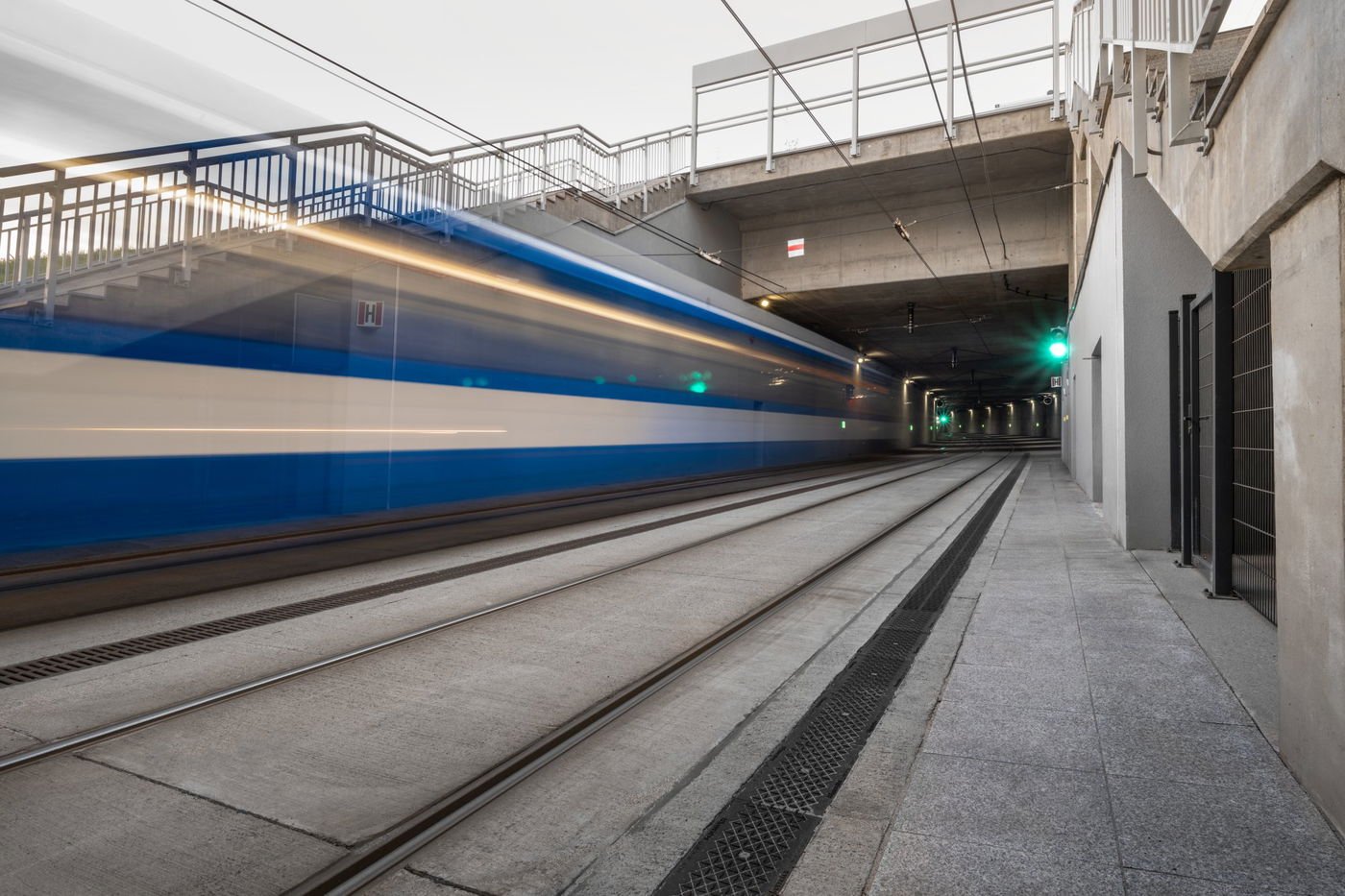

Při návrhu odvodnění tramvajového tunelu se navrhly dlouhé linie podél, mezi kolejemi a u stěn tunelu. K tomu se připojily příčné větve, které spojují jednotlivé úseky, včetně odvodnění samotných kolejnic a bodových vpustí.
Klíčovým aspektem bylo splnění přísných požadavků požární ochrany. Kolegové z polského HAURATONu navrhli speciální řešení, které zamezuje šíření ohně uvnitř liniových žlabů v případě požáru. Vybrané žlaby FASERFIX KS z vláknobetonu také samozřejmě splňují i třídu požární odolnosti A1 (nehořlavé). Práce na projektu trvaly několik měsíců a vyžadovaly úzkou spolupráci technického a projektového oddělení.
Nakonec se navržený odvodňovací systém stal jediným řešením, které do puntíku splnilo technické parametry projektové dokumentace. HAURATON se tak stal jediným dodavatelem odvodnění pro celou tramvajovou trať – tramvajový tunel a kompletní trasa linky včetně zastávek.

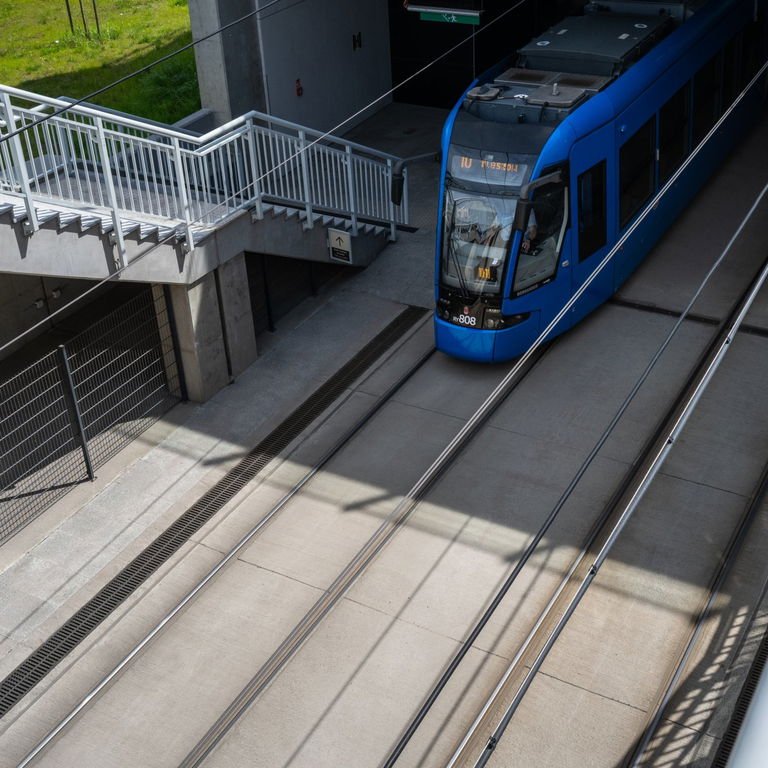

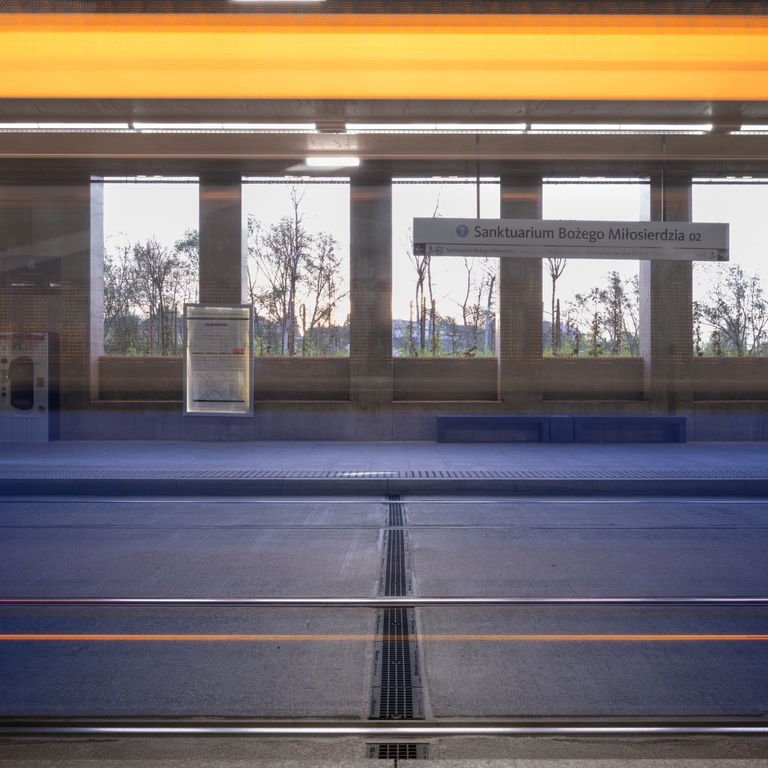

Žlaby a vpusti FASERFIX TRAFFIC TRAM
FASERFIX TRAFFIC TRAM je speciální systém odvodnění určený pro tramvajové tratě. Zajišťuje efektivní odvod vody jak z prostoru mezi kolejnicemi, tak z přilehlých ploch. Modulární systém je tvořený prefabrikovanými moduly z vysoce pevného vláknobetonu, které vynikají dlouhou životností a vysokou únosností.
Hlavní přednosti systému
- spolehlivý odvod vody přímo z kolejí i okolních zpevněných ploch
- dostupný ve jmenovité šířce NW 150
- vysoká hydraulická účinnost krytů s vtokovým průřezem 622 cm²/m
- odolný žlab vyrobený z moderního vláknobetonu s čedičovými vlákny
- možnost odvodnění kolejí i bodovou vpustí
- zatížitelnost až do třídy F 900 – vhodné i pro velmi namáhané provozy
Odvodnění pěších zón

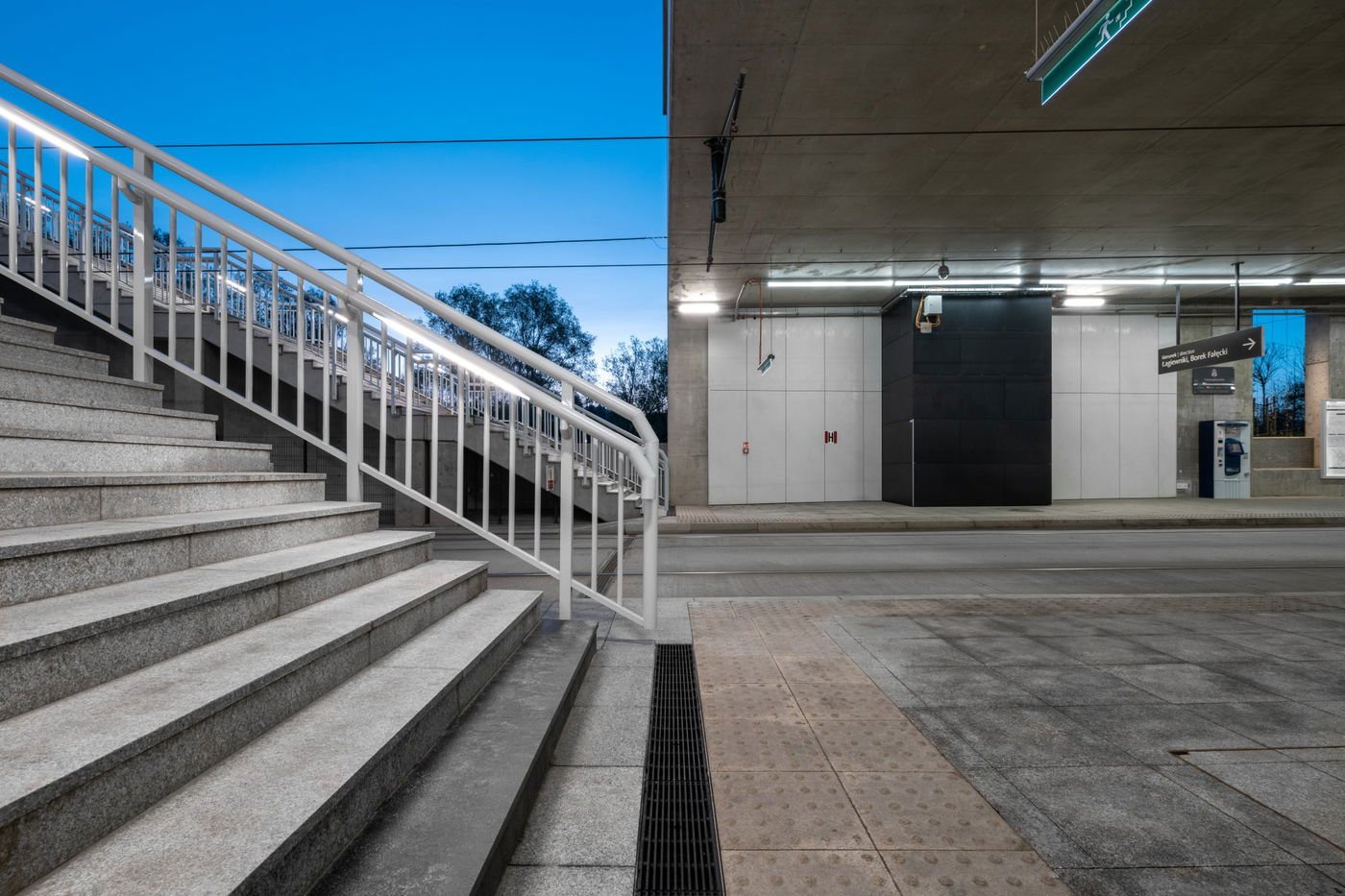

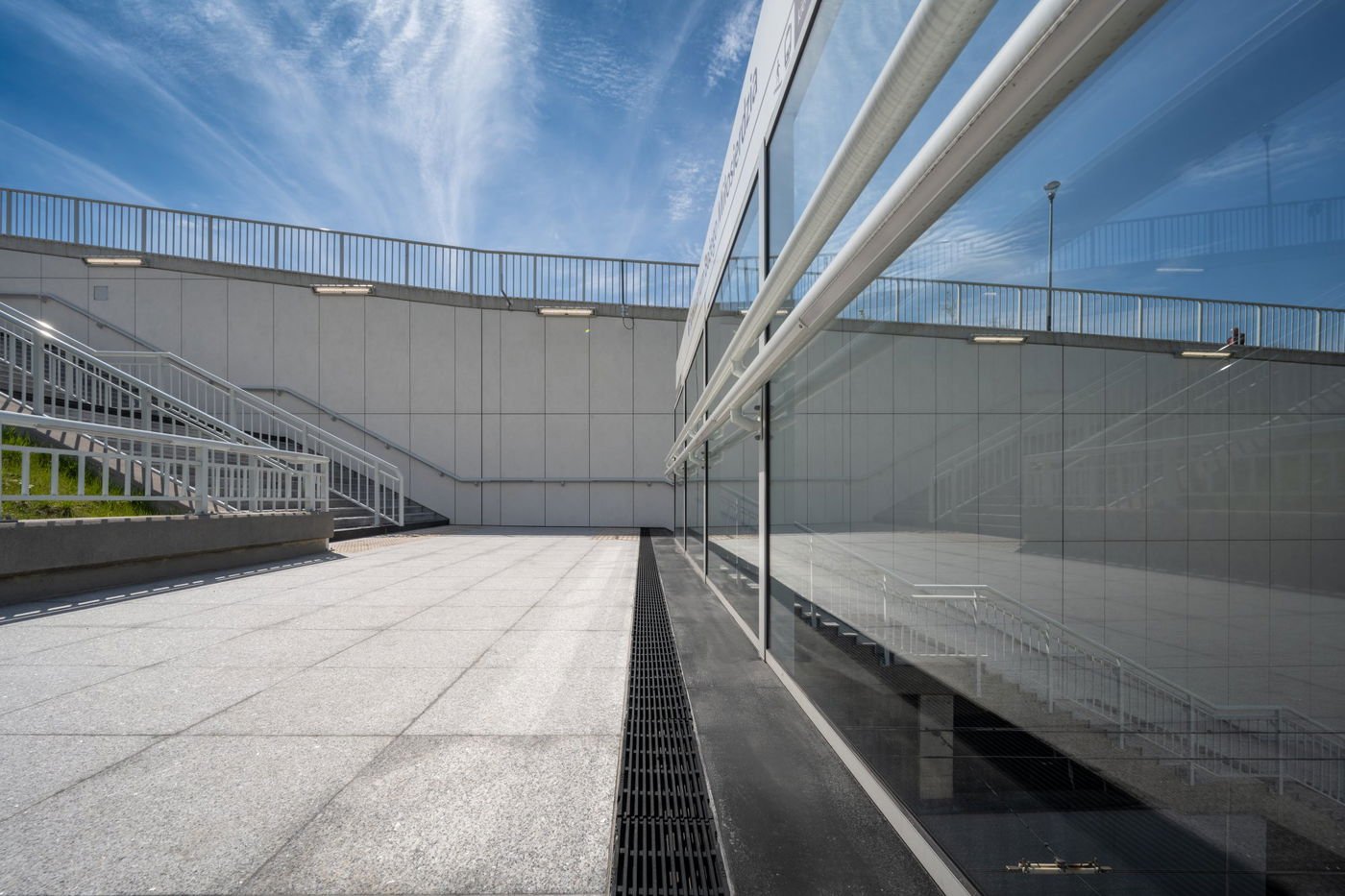

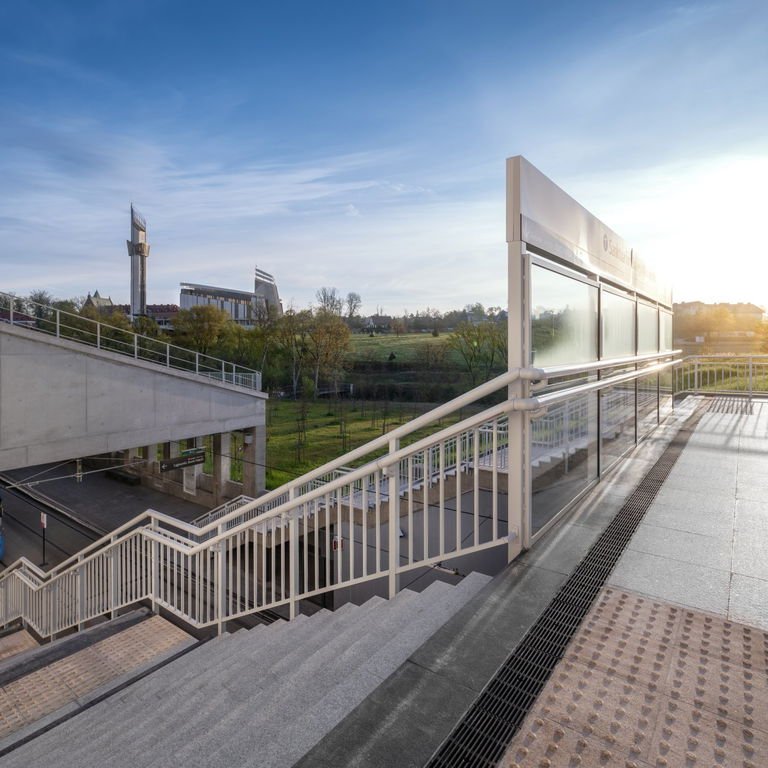

Součástí projektu Trasa Łagiewnicka bylo také řešení odvodnění pro pěší komunikace. Pro bezpečný a spolehlivý odvod dešťové vody se volily liniové žlaby s designovými litinovými rošty, které elegantně doplňují architekturu veřejného prostoru. Odvodnění je umístěno u vstupů do podchodů, podél fasád, schodišť i na úrovni posledních stupňů, kde zajišťuje suchý a bezpečný pohyb chodců i za špatného počasí.
Nečekaný test funkčnosti
Po čtyřech letech projektových a realizačních prací byla Trasa Łagiewnicka v roce 2022 uvedena do provozu. Před otevřením proběhly rozsáhlé požární testy, které potvrdily plnou funkčnost a bezpečnost instalovaných odvodňovacích systémů HAURATON.
Krátce po zprovoznění prošel celý systém i praktickou zkouškou – silnou bouří doprovázenou intenzivními srážkami. Liniová a bodová odvodnění v tunelu i v příčných větvích kolejiště obstála bez jediného problému. Voda se nejprve zachytila v odvodňovacích žlabech a následně plynule odešla do dešťové kanalizace, což potvrdilo spolehlivost i v extrémních podmínkách.
Přínosy realizovaného řešení
- Bezpečnost – navržený systém odvodnění splnil všechny požadavky na požární odolnost a jeho funkčnost se potvrdila zátěžovými testy.
- Spolehlivost – odvodňovací prvky prokázaly vysokou odolnost vůči extrémnímu počasí i intenzivnímu provozu.
- Komplexnost – řešení pokrývá všechny části projektu – od tunelových úseků přes tramvajovou trať až po pěší zóny.
- Odbornost – HAURATON zajistil nejen dodávku kvalitních produktů, ale také odbornou technickou podporu a úzkou spolupráci při projektování celé stavby.
