správný výběr žlabu je základ

Nejen díky extrémům počasí je dnes správně navržený systém odvodňovacích žlabů nezbytnou součástí každého stavebního projektu. Ať už plánujete výstavbu domu, rekonstrukci komunikace, nebo úpravu areálu, odvodnění je jeden z finálních kroků. A právě dobře zvolené odvodnění rozhoduje o tom, jestli bude všechno fungovat, jak má – bez louží, bez oprav a zbytečných starostí.

V Benefitu stavební prvky sázíme na značku HAURATON, která má bezmála 70 let zkušeností s dešťovkou a nabízí široké portfolio systémů. Jestli hledáte liniové odvodnění, bodové vpusti, štěrbinové žlaby nebo designové kryty a mříže, vždy můžete počítat s kvalitou a dlouhou životností. S naší technickou podporou a hydraulickým výpočtem pak bude každý Váš projekt v suchu.

Potřebujete poradit se svým projektem?

Pomůžeme Vám vyřešit technické
i strategické otázky projektu – od první myšlenky až po realizaci.

Ozvěte se nám
Dva lidi koukající do projektu

Typy odvodňovacích systémů

Co potřebujete vědět o systémech pro odvodnění ploch a jejich výhodách:

Liniové odvodňovací žlaby

Pojmy liniové odvodnění nebo venkovní odtokové žlaby označují odvodňovací systém složený z uzavřeného žlabu s roštem nebo štěrbinovým krytem na úrovni povrchu. Tyto žlaby se instalují v souvislé linii, kde efektivně zachytí a odvedou srážkové vody do kanalizace, retenčních systémů nebo jiných řešení.



Výhody liniového odvodnění:

  • Efektivní hydraulika – plynulé zachytávání vody po celé délce žlabu a spolehlivý výkon i při velkých deštích.
  • Ideální řešení pro velké plochy – rychlá a jednoduchá instalace šetří čas i náklady.
  • Snadná údržba – přístupnost díky vyjímatelným krytům či revizním dílům po celé délce usnadňuje čištění a snižuje náklady na dlouhodobý provoz.
  • Estetický vzhled – moderní design žlabů může být zároveň architektonickým prvkem projektu.

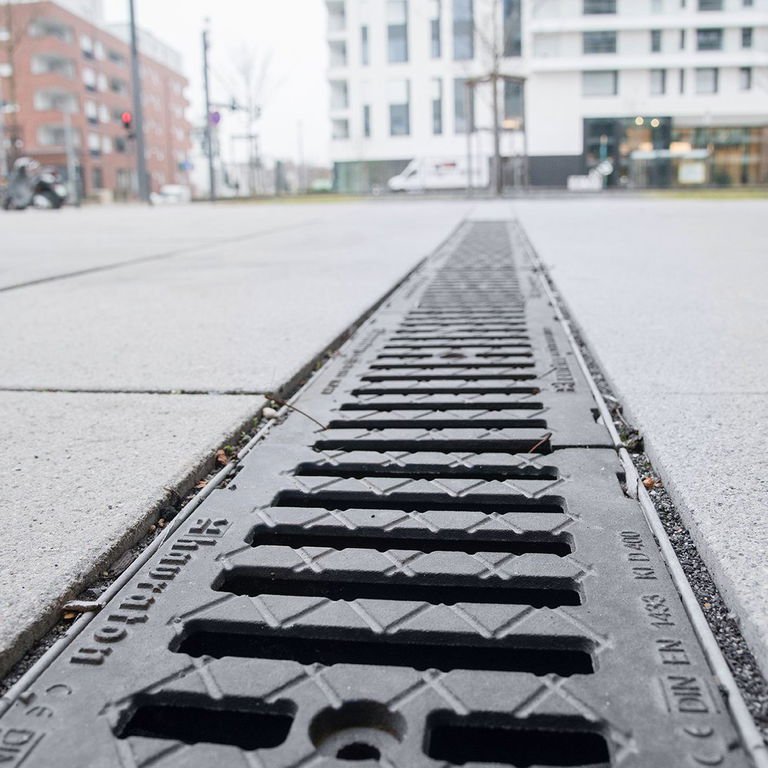

Liniový odvodňovací žlab FASERFIX KS z betonu jako odvodnění náměstí

Liniový odvodňovací žlab FASERFIX KS z betonu jako odvodnění náměstí

žlaby se spádem dna nebo bez

Všechny konfigurace liniových žlabů zajišťují účinný odvod povrchové vody. Volba žlabů se spádem nebo bez závisí na použitém systému, velikosti odvodňované plochy, jejím sklonu a členitosti.

  • Konstantní hloubka – po celé délce linie se používají žlaby stejné šířky a hloubky. Jedná se o nejjednodušší a cenově nejdostupnější variantu.
  • Stupňovitý spád – směrem k napojení na kanalizaci se instalují žlaby s postupně větší hloubkou. To zvyšuje kapacitu odtoku bez nutnosti sklonu podkladové vrstvy.
  • Vestavěný spád – žlaby mají spád už z výroby (obvykle 0,5 % nebo 0,6 %) a instalují se v přesném pořadí. Výsledkem je plynulý sklon vnitřního profilu.

Štěrbinové odvodňovací žlaby

I když spadají do stejné kategorie jako liniové žlaby, ty štěrbinové se odlišují vstupním otvorem – místo roštu mají úzkou štěrbinu na povrchu. Působí tak velmi čistě, nenápadně a esteticky, aniž by to jakkoliv snižovalo jejich schopnost efektivně odvádět dešťovou vodu.



Výhody štěrbinových žlabů:

  • Minimalistický vzhled – čisté a přesné linie dokonale zapadají do povrchu a neruší celkový dojem.
  • Estetická hodnota – ideální pro moderní architekturu, kde hraje design důležitou roli.
  • Plnohodnotná funkčnost – i přes nenápadný vstup štěrbiny si žlaby zachovávají vysokou kapacitu.

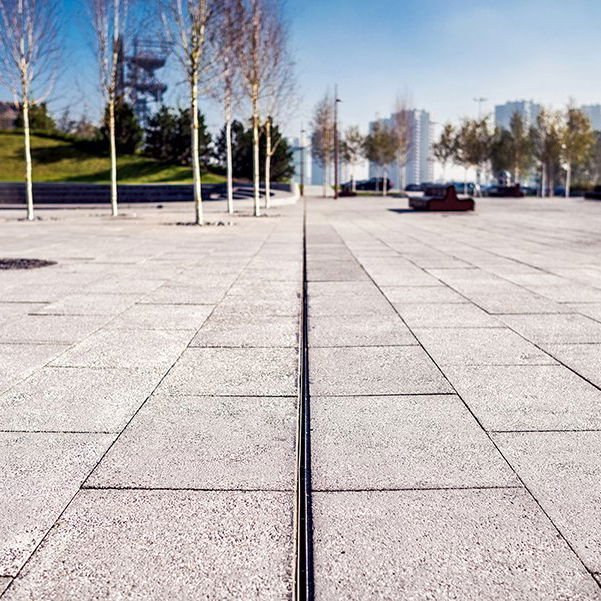

Nenápadný štěrbinový žlab je ideální pro veřejná prostranství

Nenápadný štěrbinový žlab je ideální pro veřejná prostranství

Betonové odvodňovací žlaby : FASERFIX

Přes 60 let vyrábí HAURATON odvodňovací žlaby ze speciálně vyvinutého betonu, který se neustále inovuje. Produktová řada FASERFIX je proslulá svou vysokou stabilitou, dlouhou životností a odolností vůči extrémnímu zatížení. Tyto žlaby se používají především v prostředí s intenzivním provozem a agresivními podmínkami.



výhody systémů FASERFIX:

  • Tělo žlabu z betonu vyztužené čedičovým vláknem – odolává vysokému dynamickému zatížení až do třídy F 900 (např. letiště, přístavy, těžký průmysl).
  • Požární odolnost třídy A1 – dle normy DIN 4102 (úplně nehořlavé).
  • Zámek krytů SIDE-LOCK – bezšroubový systém uchycení mříží, který zkracuje čas (de)montáže až o 90 %.
  • Široké možnosti provedení – různá šířka žlabů a volitelné typy roštů umožňují maximální flexibilitu.

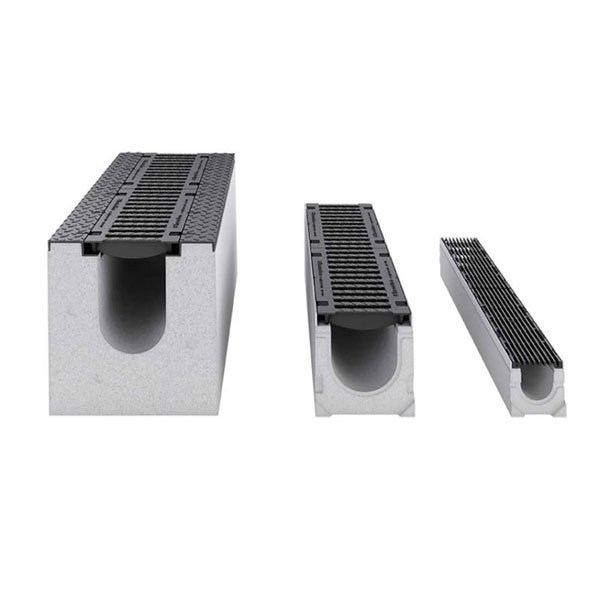

Základní modely betonových žlabů FASEFIX - zleva BIG SLG, SUPER a KS

Základní modely betonových žlabů FASEFIX - zleva BIG SLG, SUPER a KS

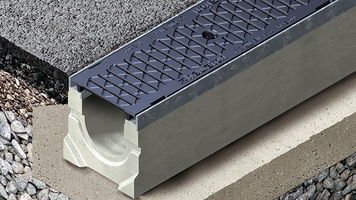

FASERFIX KS

Ideální volba pro střední až těžké provozní zatížení. Díky své robustní konstrukci se široce využívá ve skladech, průmyslových areálech, čerpacích stanicích a na parkovištích, kde je kladen důraz na spolehlivý výkon a odolnost vůči dynamickým silám.

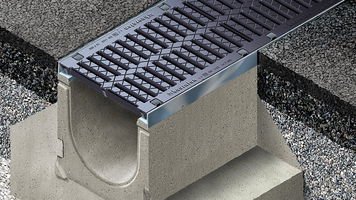

FASERFIX super

Tyto odvodňovací žlaby jsou navrženy pro provozy s velmi vysokým zatížením, kde působí velké dynamické síly. Uplatnění nacházejí především na letištních ranvejích, v kontejnerových překladištích, průmyslových provozech a skladech nebo manipulačních plochách, které využívají těžké nákladní vozy a vysokozdvižné vozíky.

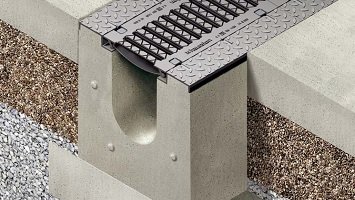

FASERFIX BIG SLG

Tam, kde jiné žlaby nevydrží. Tento systém s obetonávkou z výroby a dodatečnou litinovou ochranou pojížděné části zvládá dlouhodobý provoz v nejnáročnějších podmínkách. Je ideální volbou pro letiště, vjezdy do průmyslových areálů, železniční přejezdy a všechny extrémně zatěžované plochy.

kompozitní odvodňovací žlaby : recyfix

Materiál RECYFIX je moderní řešení odvodnění, které spojuje odolnost, ekologii a snadnou manipulaci. Žlaby se vyrábějí z kompozitu (polypropylenu) a i přes nízkou hmotnost nabízejí vysokou pevnost a extrémně dlouhou životnost. Využívají se ve veřejných prostorech, městském mobiliáři, parcích, ale i průmyslových provozech.

Kompozitní žlábky jsou vhodné pro projekty, kde je důležitá nejen technická funkčnost, ale také jednoduchá instalace na stavbě a odpovědný přístup k životnímu prostředí.



Výhody systémů RECYFIX:

  • Ekologické řešení – vyrobeno ze 100 % recyklovaného a recyklovatelného plastu (polypropylen).
  • Odolnost vůči korozi a agresivním látkám – žlaby jsou UV stabilní a odolávají mrazu, posypovým solím i chemikáliím.
  • Lehká manipulace – snadno se přenášejí, upravují na stavbě a splňují normy pro manipulaci jednou osobou.
  • Flexibilita v návrhu – široká nabídka velikostí, šířek i typů roštů, včetně monolitických variant.

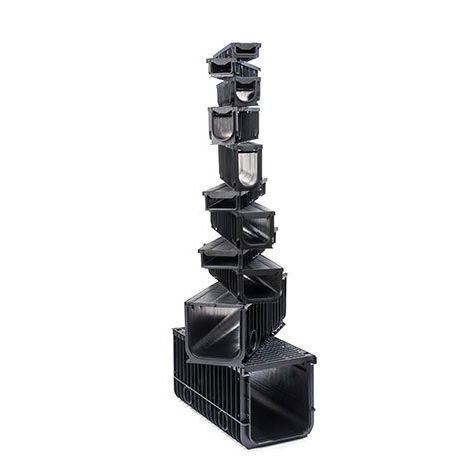

Kompozitní systémy RECYFIX mají řešení pro každou oblast

Kompozitní systémy RECYFIX mají řešení pro každou oblast

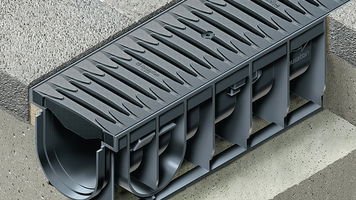

Recyfix pro

Nejoblíbenější odvodňovací žlab střední třídy zatížení (až D400), ideální pro parkoviště, občanské a železniční stavby. Pevný 20 mm plastový rám perfektně drží kryty, které jsou bezpečné i pro podpatky chodců. Stoprocentní odolnost vůči korozi i chemikáliím a také obrovský výběr materiálů a designů krytů pro náročná estetická řešení.

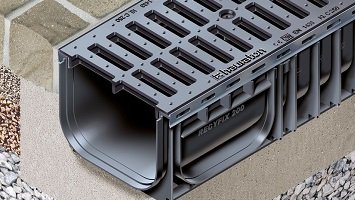

Recyfix plus x

Pozinkovaný rám jinak kompozitního žlabu spolu s litinovým roštem s bezpečnostní úpravou tvoří ideální kombinaci pro veřejné a průmyslové instalace, kde je potřeba spolehlivost i pěkný vzhled. Třeba na větších parkovištích, ve firemních areálech nebo veřejných prostorech, kde jezdí i těžší vozy.

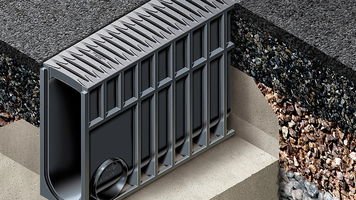

Recyfix MONOTEC

Monolitický systém z 100% recyklovaného kompozitu nabízí bezpečné, spolehlivé a kapacitně silné řešení pro odvodnění většiny ploch – od parkovišť přes obchodní centra až po komerční zóny.

Štíhlý tvar šetří místo, ale díky své hloubce zvládne hodně. Ideální volba, když hledáte jednoduché, promyšlené řešení se samočistící schopností.

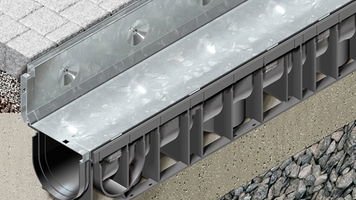

Štěrbinové žlaby

Žlab s nenápadným štěrbinovým nátokem z pozinkované nebo nerezové oceli skvěle zapadne do citlivějších prostor – do městských center, kolem historických budov nebo v komerčních zónách. Funguje spolehlivě a vypadá krásně.

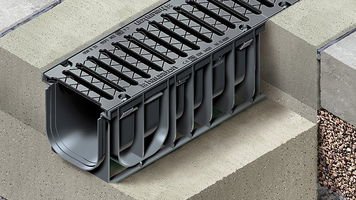

Recyfix NC

Odolné kompozitní tělo a robustní litinová mříž dělají z tohoto žlabu ideálního parťáka pro náročné provozy – od čerpacích stanic přes sběrné dvory až po těžší průmyslové areály. S pečlivou instalací bez zbytečné složitosti máte pracanta, který si na nic nehraje a vydrží věky.

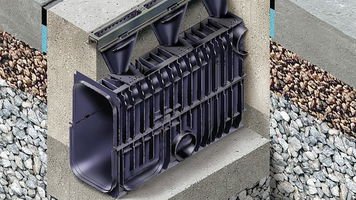

Recyfix HICAP

Žlab s jednou z nejvyšších průtokových kapacit vůbec. Elegantní štěrbinový kryt na povrchu, robustní tělo s velkou retenční kapacitou pod povrchem. Po instalaci do betonového lože zvládne hravě třídu F 900 a ty nejnáročnější zátěže – na letištích, v překladištích nebo v logistických parcích.

Z čeho se skládá odvodňovací systém?

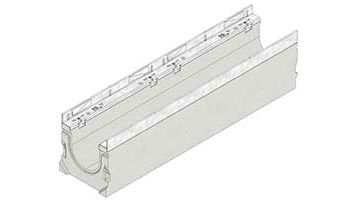

Tělo žlabu

Základní prvek systému, který zajišťuje sběr, dočasné zadržení a následné odvedení dešťových nebo technologických vod. Odvodňovací žlaby jsou dostupné v různých materiálových variantách, jako je beton, kompozitní materiály nebo ocel (pozink či nerez).

Kryty drží takzvaný rám žlabu, který je buď jednolitou součástí těla (většina kompozitních žlabů), nebo je s ním pevně spojený pracnami (betonové žlaby).

Díky široké škále šířek, hloubek a konstrukčních variant můžete systém perfektně přizpůsobit hydraulickým a lokálním podmínkám projektu.

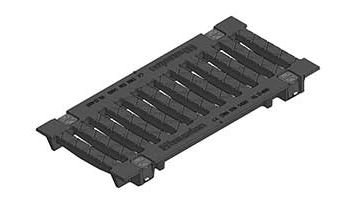

žlabové Rošty

Kryty, neboli rošty či mříže přesně pasují na tělo žlabu a instalují se zpravidla 3-5 mm pod úrovní okolní plochy. Mají různé typy vtokových otvorů, které optimálně odvádějí povrchové vody dovnitř žlabového systému.

Systémové kryty nabízíme v různých třídách zatížení podle normy ČSN EN 1433 (A 15 - F 900), v různých designech (např. mříž/pororošt, příčné i podélné štěrbiny, pásnice, designovky apod.), materiálech (tvárná litina, pozinkovaná a nerezová ocel, recyklovaný kompozit atd.) a mnoha barevných provedeních.

Rošty zároveň slouží k ochraně systému před vnikem nečistot a pevných částic (např. listí, odpadků, kamínků), čímž přispívají ke snížení nároků na údržbu a předcházejí ucpání systému.

Kryty v rámu žlabu drží pomocí systému SIDE-LOCK, aretačních roubíků, mohou se dodatečně přišroubovat, nebo jsou pevně spojeny s tělem žlabu.

Při volbě vhodného typu roštu je třeba zohlednit více faktorů, jako jsou okolní prostředí, způsob využití (pěší zóny – podpatky, pojezdové plochy), frekvence zatížení a celkové estetické požadavky.

odtokové Vpusti a napojení na odtok

Existuje několik způsobů, jak napojit liniové odvodňovací systémy na kanalizaci.

Zakončovací čelní stěny s nátrubkem umožňují vodorovné napojení na kanalizační potrubí, kde se průměr trubky volí podle hydraulických požadavků a rozměru žlabu. Jednoduché napojení můžete realizovat i ze dna nebo bočních stěn samotného žlabu, kde bývají předpřipravené/vylamovací otvory pro rychlou a snadnou instalaci.

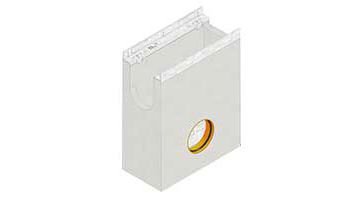

Modulární revizní šachty a vpusti umožňují napojení na odtok a navíc přístup při čištění systémů (s pevnými kryty). Také poskytují dodatečnou retenční kapacitu. Součástí vpusti je většinou kalový koš, který zachytává a zadržuje pevné nečistoty a brání tak ucpávání systému.

Všechny systémy HAURATON jsou navrženy s důrazem na rychlou a jednoduchou instalaci, včetně několika předpřipravených průměrů potrubí a flexibilních napojovacích míst.

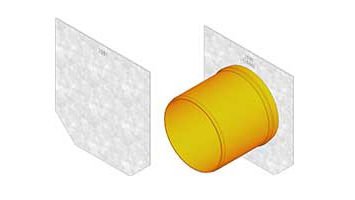

Čelní stěny

Zakončovací prvky, neboli čelní stěny představují jednoduché a efektivní řešení pro uzavření větve liniových žlabů. Dodáváme je v nerezu, pozinku a kompozitu.

Díky přesnému tvarování a materiálové kompatibilitě se snadno instalují bez nutnosti dalších úprav. Zajišťují pevné mechanické ukončení linie, chrání žlab před vnikáním nečistot a přispívají ke stabilitě celého systému.

Nabízeny jsou v plném provedení, s vylamovacími otvory, nebo s integrovaným nátrubkem pro vodorovné napojení na odtok, podle požadavků stavby.

co vzít v úvahu při výběru?

O odvodnění je dobré přemýšlet podle tří základních otázek:

1.    Jaké jsou místní podmínky?
Jiný typ žlabu budete potřebovat pro pěší zónu a jiný pro logistické centrum s těžkou technikou, určitě nestačí splnit pouze obecnou třídu zatížení a rozměr.


2.    Jak velké množství vody budete odvádět?
Rozdíl udělá nejen šířka žlabu, ale i jeho hydraulická kapacita. Důležitý je sklon terénu a kapacita napojení na kanalizaci. Umíme to spočítat.


3.    Jak bude vypadat žlab a jeho údržba?
V obytných nebo reprezentativních prostorách hraje roli hlavně vzhled. Zato ve výrobním provozu oceníte spíš snadnou údržbu nebo samočisticí schopnosti.

Nakonec při instalaci si dejte pozor na tzv. zabijáky žlabů, které mohou systému podstatně zkrátit životnost.





Od návrhu po realizaci s vámi

Výběr žlabu zdaleka nemusí být procházka růžovou zahradou. Je to technická záležitost, kterou chcete mít vyřešenou správně – a hlavně napoprvé. Rádi Vám s tím pomůžeme.

Nasloucháme potřebám, nevnucujeme zbytečně drahou variantu, ale doporučujeme to, co má smysl hlavně pro Váš projekt.

  • Potřebujete žlab, který vydrží zatížení naloženým kamionem? Víme, po kterém sáhnout.
  • Nevíte si rady s napojením na stávající kanalizaci? Navrhneme řešení.
  • Chcete mít jistotu, že odvodnění vydrží desetiletí? Od toho jsme tu.

Neztrácejte čas s nesprávným výběrem a ozvěte se, těšíme se na odvodněnou!
